Барабанный сепаратор БОС-75
Барабанный сепаратор БОС-75 гарантирует качественное отделение зернового материала от пыли, мелких и крупных примесей.
Преимущества использования Барабанного Очистителя Семян БОС-75:
- Сепаратор заменяет целый зерноочистительный комплекс.
Используется как самостоятельная универсальная машина для всех типов очистки и калибровки любых сельскохозяйственных культур. Полностью заменяет всё оборудование ЗАВ-40 и ЗАВ-50. Выполняет все необходимые функции при зерноочистке. При установке на ЗАВ необходима одна нория (подача продукта для очистки) и один шнек для отвода сора, вместо огромного количества оборудования, устанавливаемого ранее. Сепаратор имеет установленную мощность в 8,8 кВт. Уже в заводской комплектации идёт вентилятор, комплект воздуховодов и переходников, пульт управления, а также полный набор решет для работы с большинством выращиваемых культур. Отверстия (ячейки) цилиндра постоянно очищаются благодаря установленным по всей длине щеткам на прижимном валу.
- Простота эксплуатации:
Машину легко настроить под свои параметры чистоты продукта путем замены решет. Особая конструкция прижимных элементов решет позволяет изменить настройки в считанные минуты.
- Отсутствие шума и вибраций:
Машина при работе не имеет каких-либо динамических нагрузок на конструкции, поэтому БОС-75 можно установить на любые конструкции.
- Надежность конструкции:
Конструкция БОС-75 имеет болтовые соединения высокой прочности (класс 8,8). Основные узлы окрашены порошковой краской, все мелкие детали оцинкованы, что дает высокую прочность и устойчивость к абразивам, а также стойкость к высоким и низким температурам. Высококачественные и надёжные комплектующие, приводы и подшипниковые узлы от ведущих европейских производителей (Kipp, FKL).
- Широкий диапазон работы:
Возможность изменения частоты вращения и угла наклона основного барабана позволяет добиться производительности до 50 тонн в час в зависимости от Ваших потребностей (от предварительной очистки до калибровки). Наличие системы аспирации закрытого типа дает возможность работать с большим комфортом, а продукт становится еще чище!
- Низкая себестоимость обслуживания:
Большее количество компонентов закупается и производится на территории России и никаким образом не привязано к курсу мировых валют. Низкое энергопотребление позволит снизить затраты на подработку Вашего урожая.
Принцип работы:
- Отделение легких примесей на первом этапе (в отличие от многих машин, где легкие примеси проходят через весь цикл и удаляются в конце, забивая решета, снижая производительность). Удаление лёгких примесей производится аспиратором. Лёгкие примеси осаждаются в камере аспиратора и выводятся шнеком. Отработанный воздух с частичками пыли осаждается в циклоне. Это преимущество особенно хорошо показало себя при работе с масличными культурами.
- Далее очищаемый продукт попадает в приемную часть решетного цилиндра (барабана), который делится на две части посредством установки решет с ячейкой разного диаметра, размера. В первой секции установлено решето с мелкой ячейкой, через которую проходом отделяется мелкий сор. Во второй секции барабана, с ячейками большего размера, проходом отделяется очищенный продукт, сходом идет крупный сор. Таким образом, зерно проходит несколько степеней очистки (очистка от лёгких, мелких и крупных примесей за один проход). При необходимости калибровки путем установки необходимых решет добиваемся получения идеального семенного материала.
Технические характеристики:
| Параметры | Ед. изм. | БОС-75 |
| Производительность*: | ||
| — предварительная | до т/ч | 75 |
| — первичная | до т/ч | 25 |
| Эффективность очистки от крупных примесей | % | 100 |
| Диаметр основного цилиндра | Мм | 937 |
| Решето | Мм | 990×740 |
| Количество решет на 1 модуль основного цилиндра | шт | 4 |
| Площадь решет модуля основного цилиндра | м2 | 2,92 |
| Количество модулей основного цилиндра | шт. | 3 |
| Установленная мощность ** | кВт | 8,8 |
| Привод: мотор-редуктор | — | Да |
| Система открытой аспирации, 6000 м3/час | — | Да |
| Изменение угла наклона основного цилиндра | — | Да, 6° |
| Изменение частоты вращения основного цилиндра | — | Да, до 28 об/мин |
| Освещение (цилиндр, аспирационная камера) | — | Да |
| Обслуживающий персонал | чел. | 1 |
| Габаритные размеры: | ||
| Длина | мм | 4099 |
| Высота | мм | 2846 |
| Ширина | мм | 1762 |
| Вес, не более (без учета комплекта решет) | кг | 1853 |
*За основу расчету взята пшеница при удельном весе 0,75т/м3 и влажностью 15%, с содержанием примесей не более 2%.

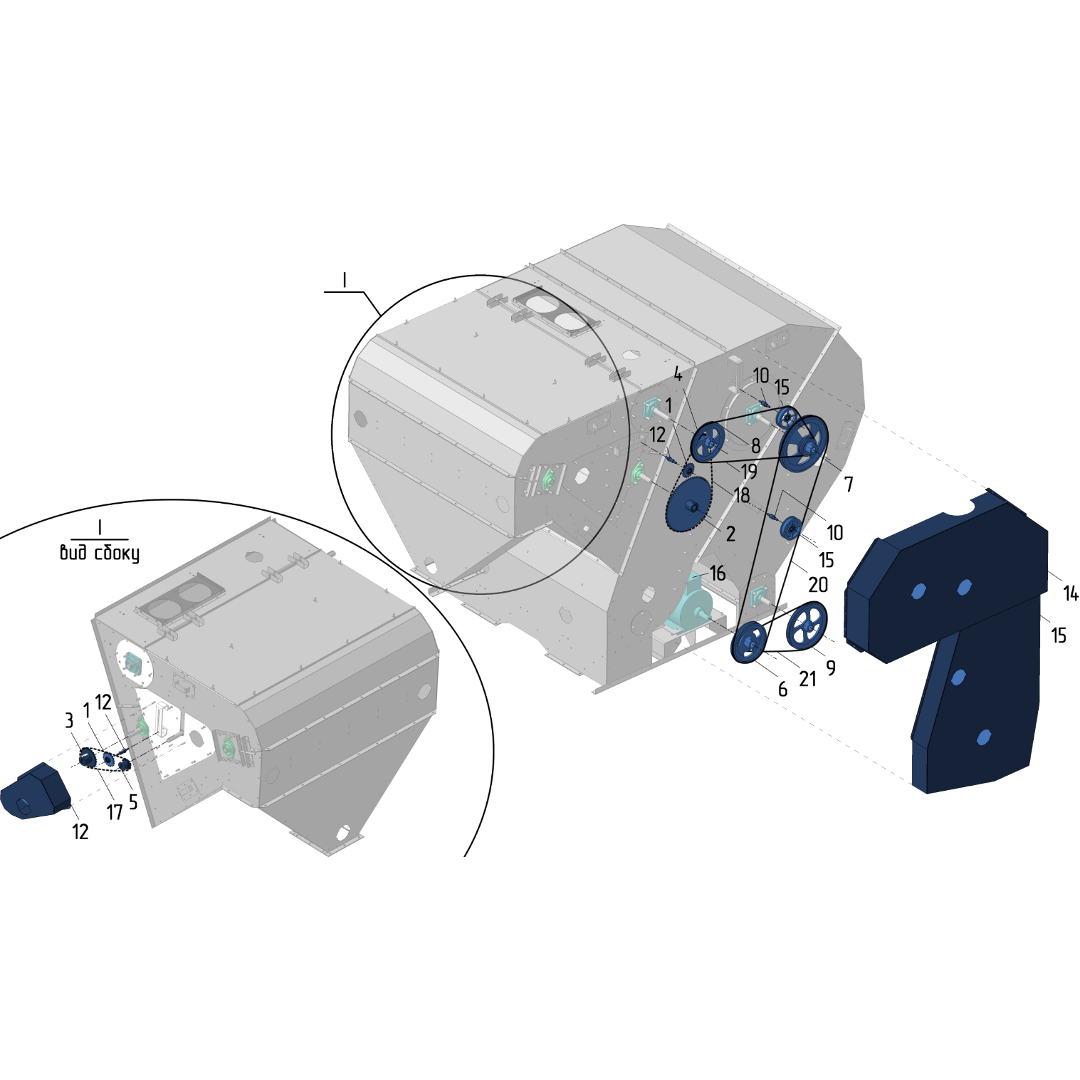

Рис.1 МПО 50 (Схема приводов)

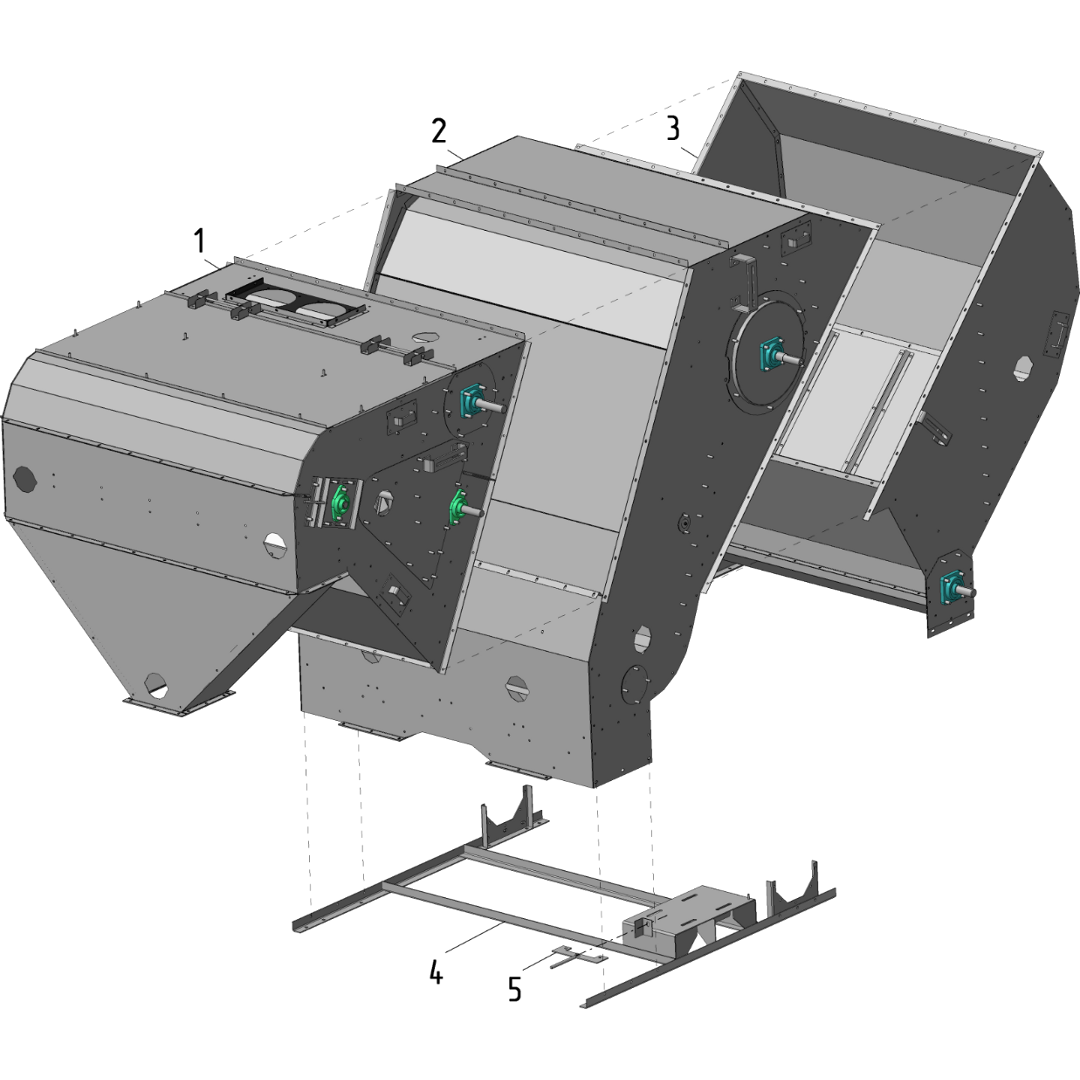

Рис.2 МПО 50 (Каркас)

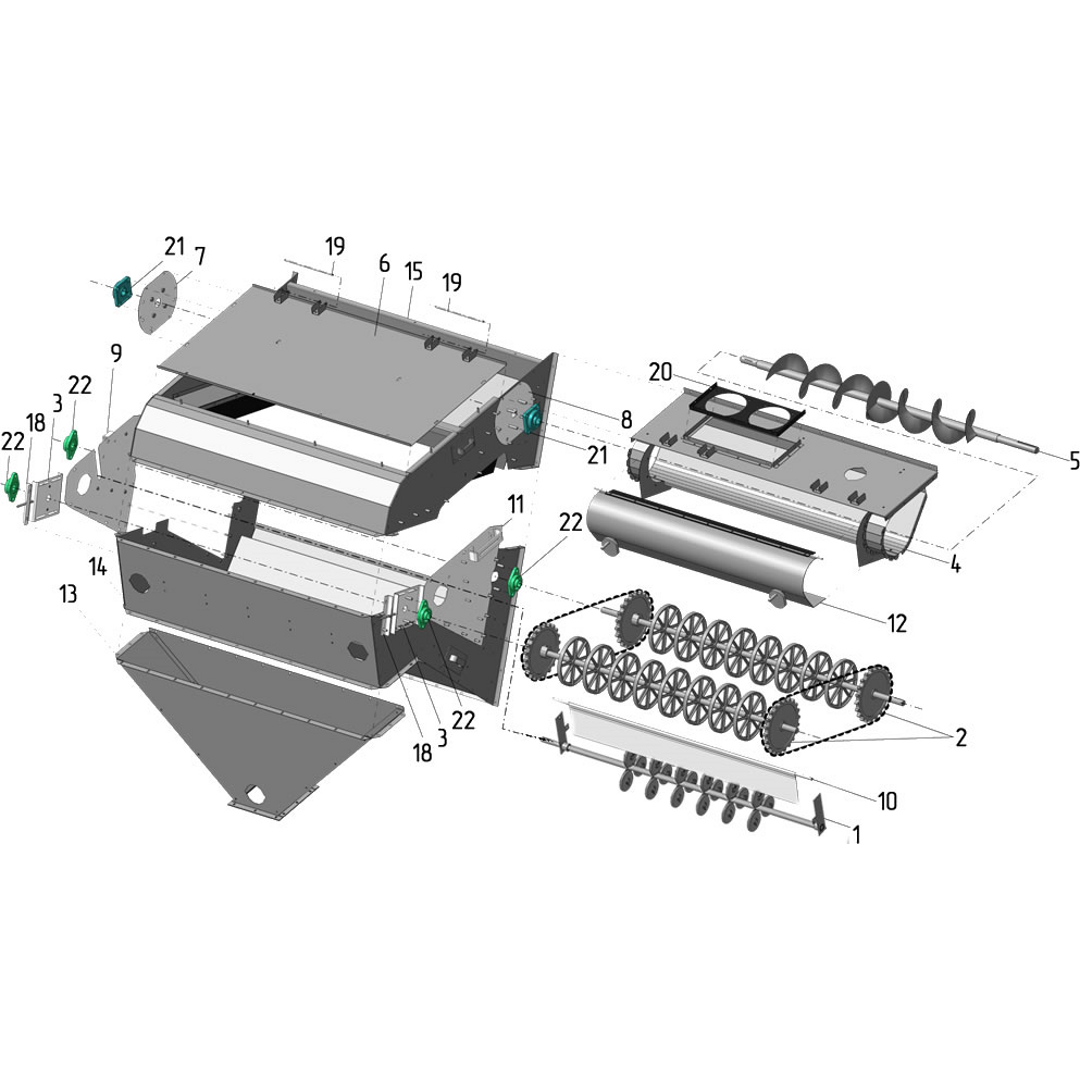

Рис.3 Секция МПО 50-01.00
для МПО-100:
1. МПО 100-01.01.00 Подбивальщик

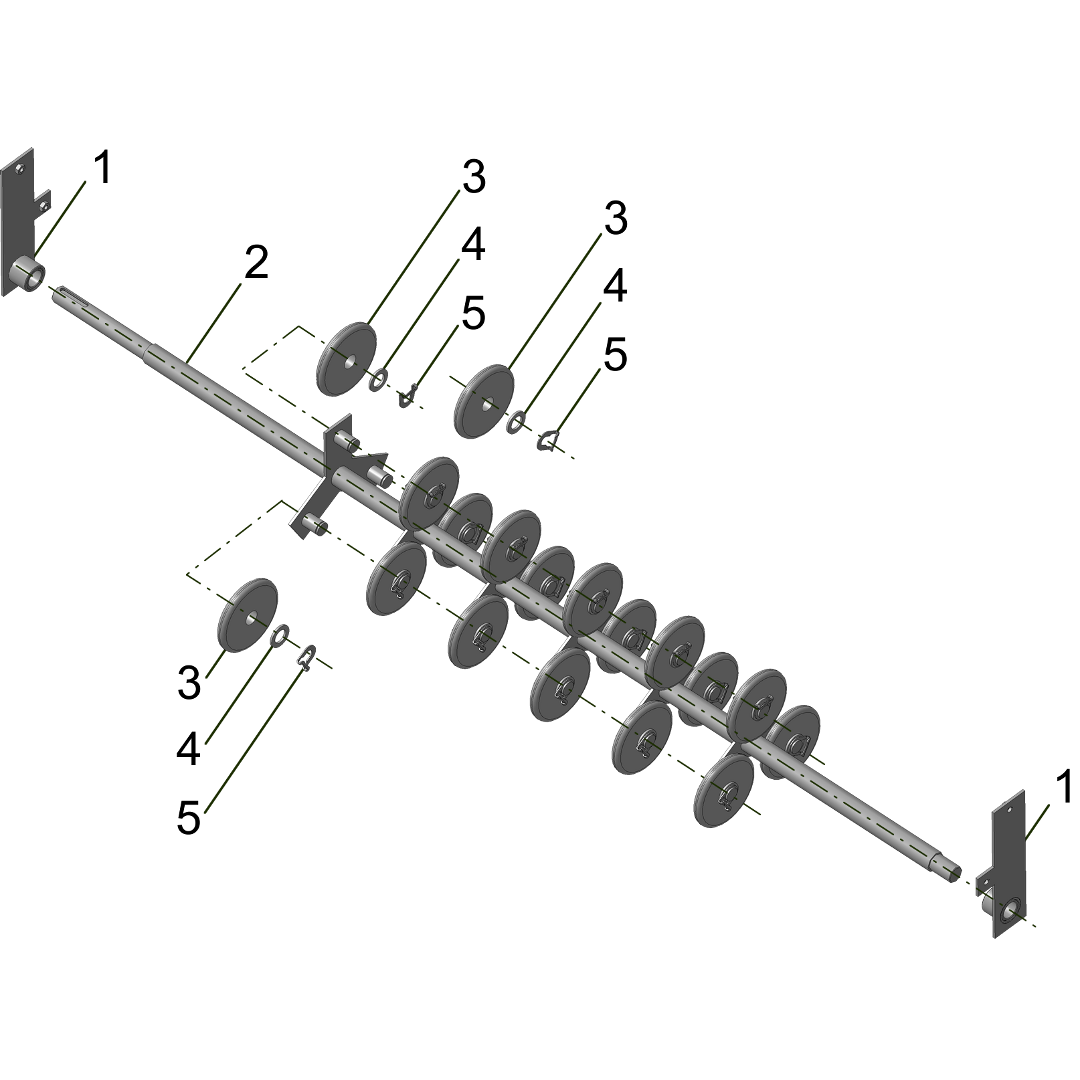

Рис.4 Подбивальщик МПО 100-01.01.00
для МПО-100:
2 МПО 100-01.01.02.00 ВАЛ

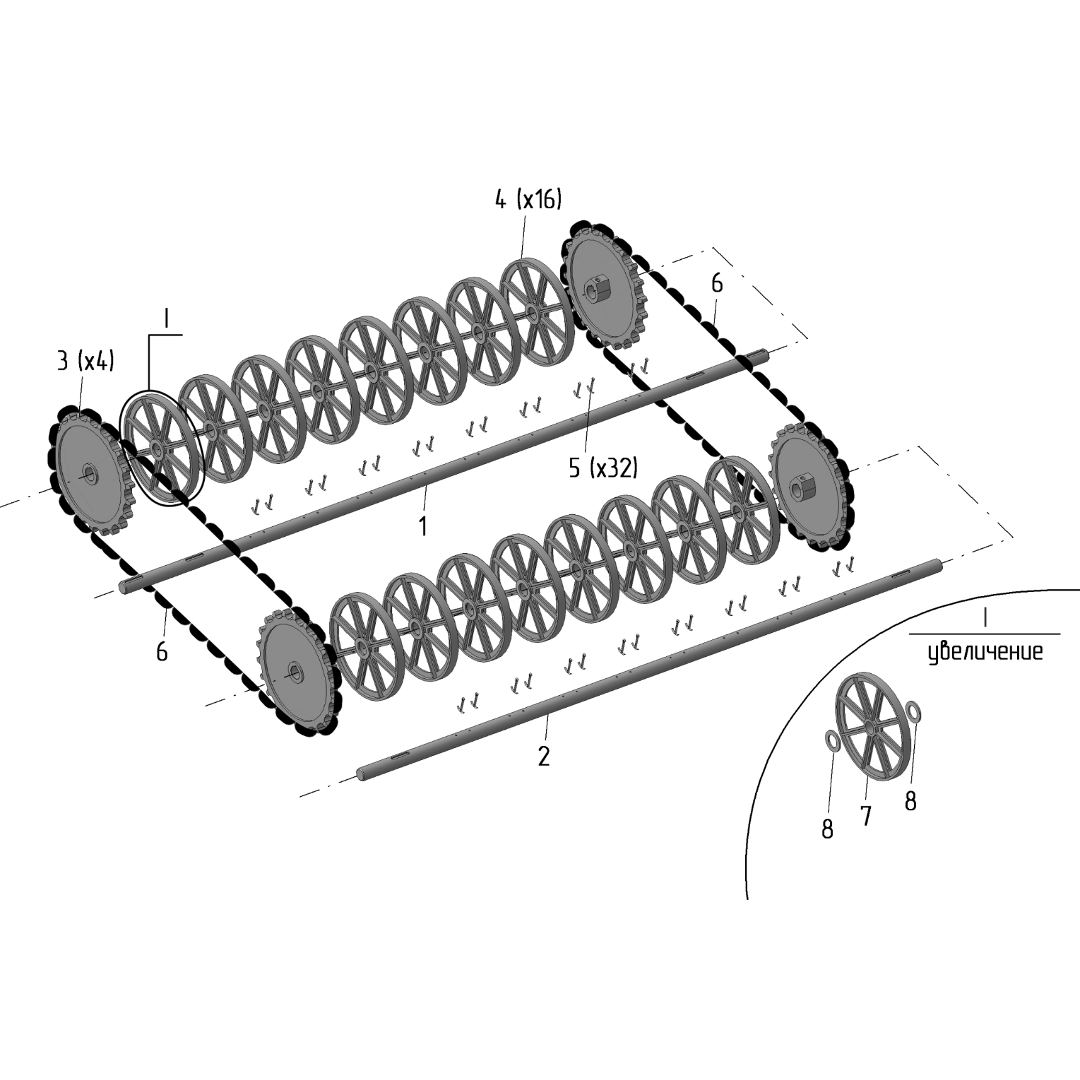

Рис.5 Транспортер сетчатый МПО 50-01.02.00

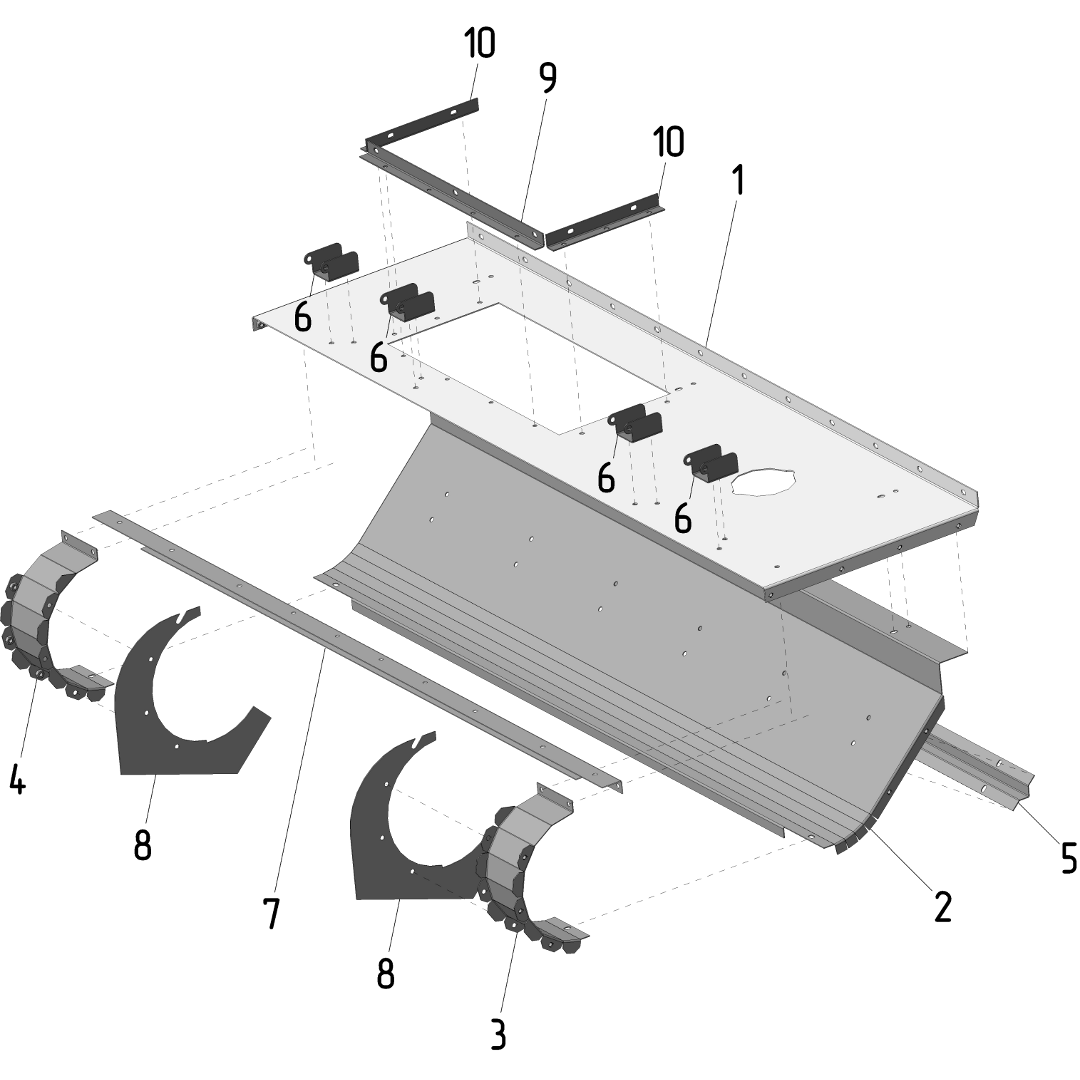

Рис.6 Корпус шнека МПО 50-01.05.010

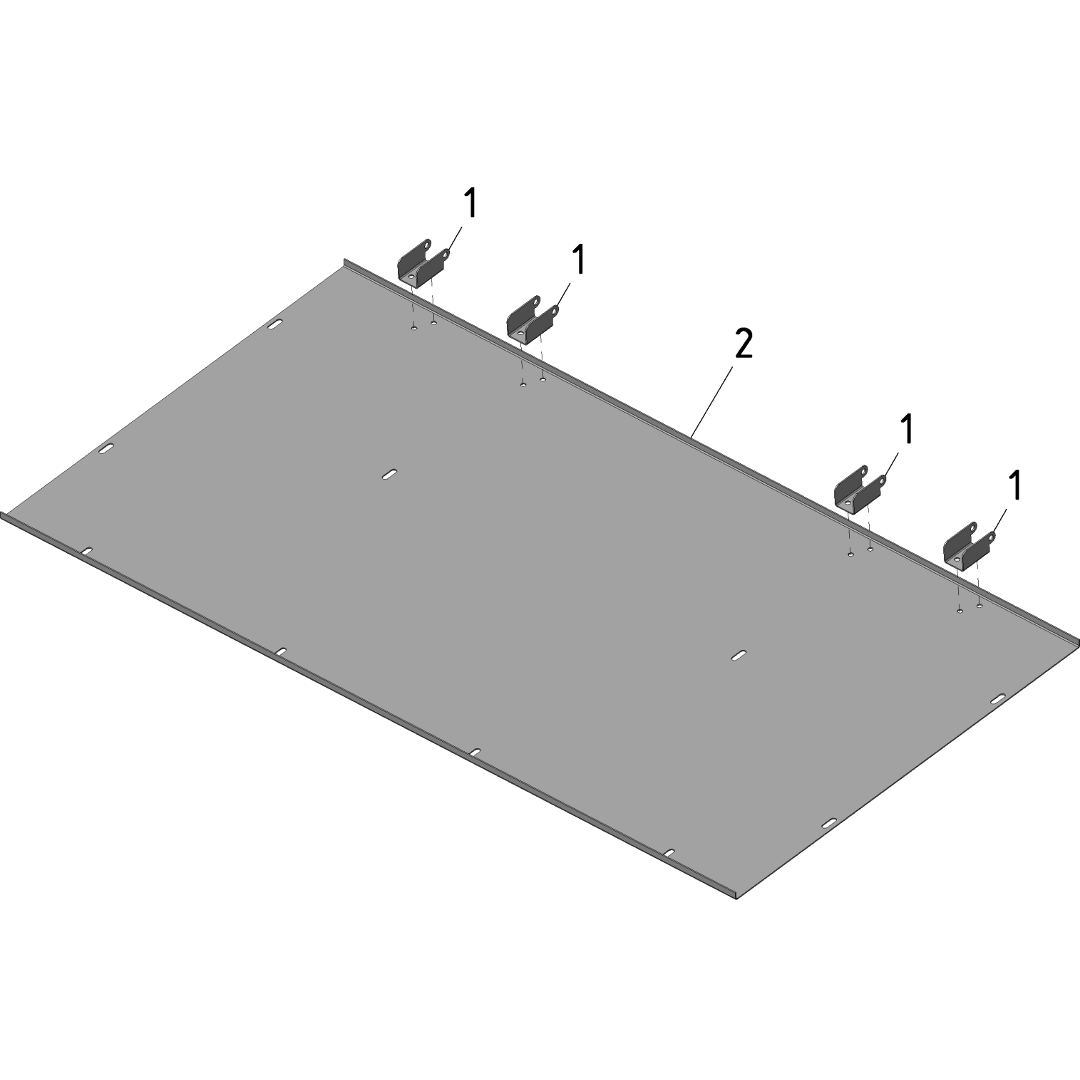

Рис.7 Крышка МПО 50-01.07.00

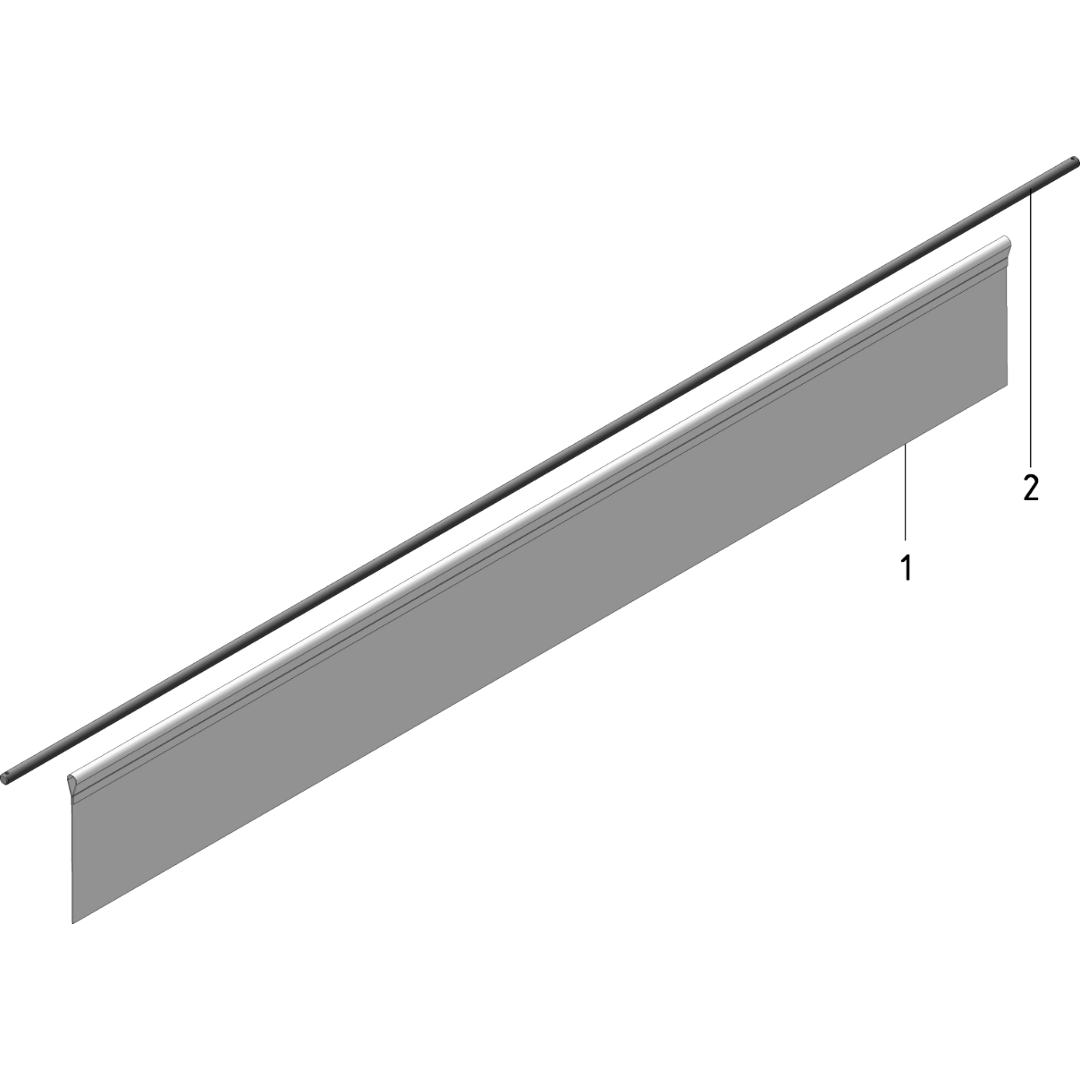

Рис.8 Соломоприжим МПО 50-01.090

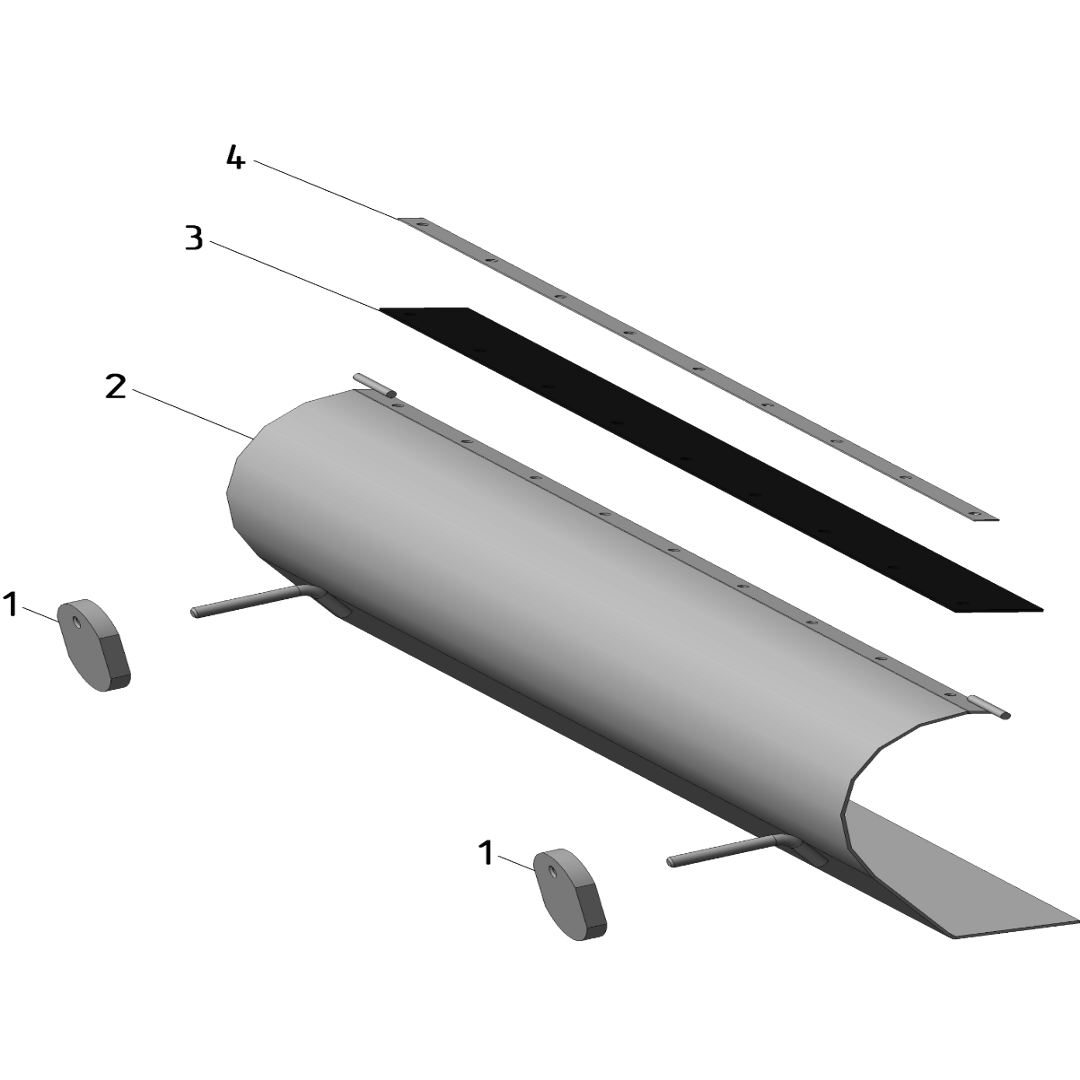

Рис. 9 Клапан МПО 50-01.090Б

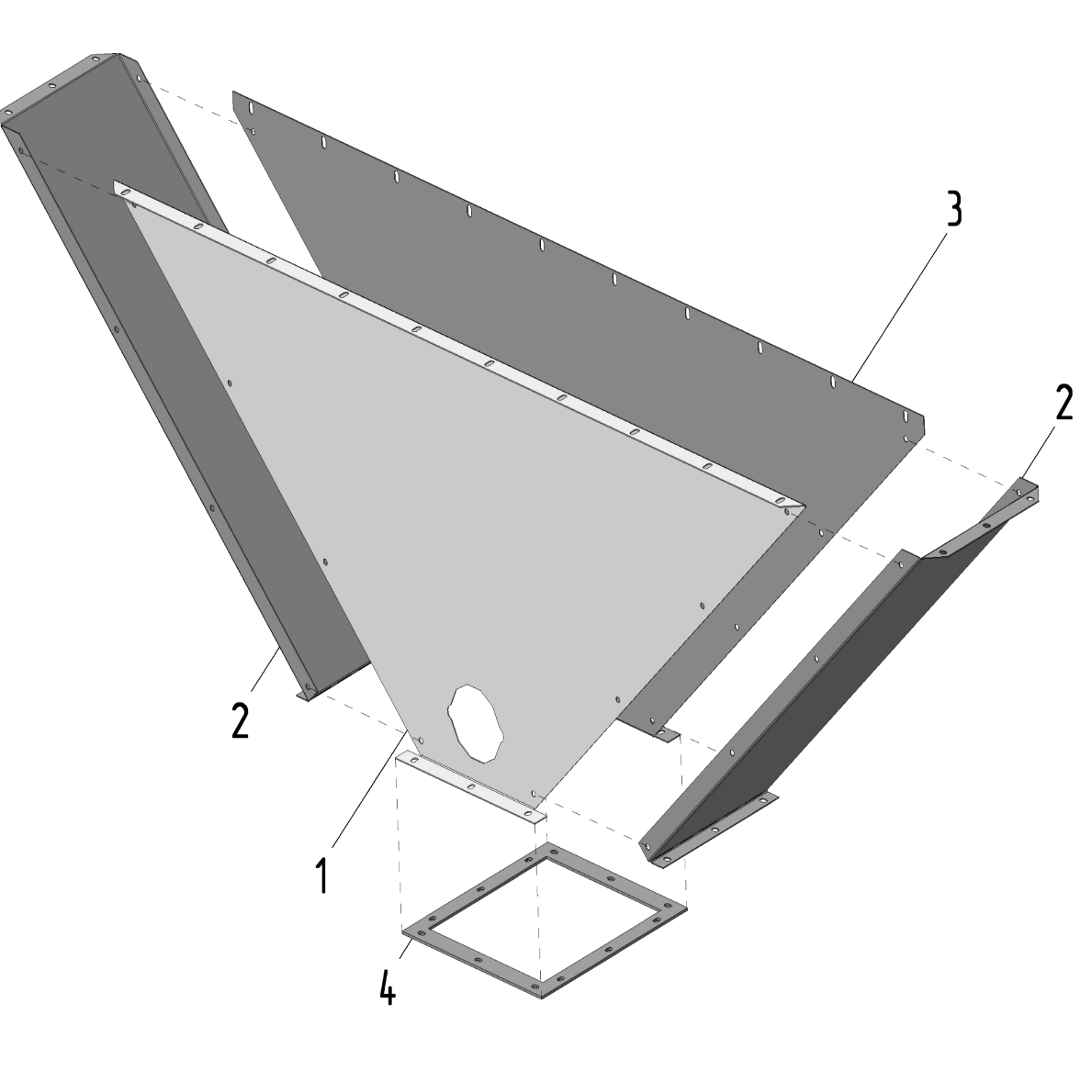

Рис.10 Раструб МПО 50-01.10.00

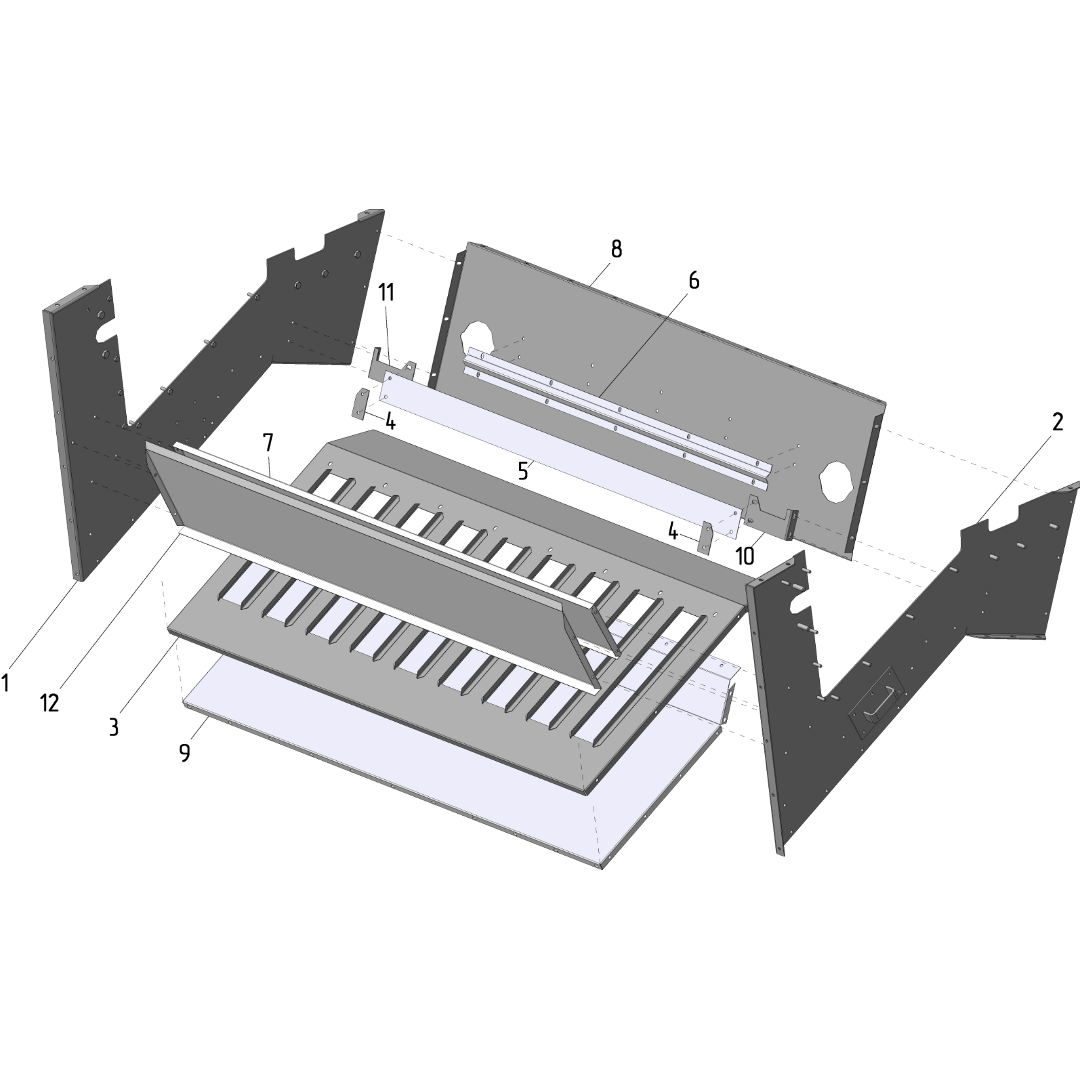

Рис.11 Корпус нижний МПО 50-01.11.00

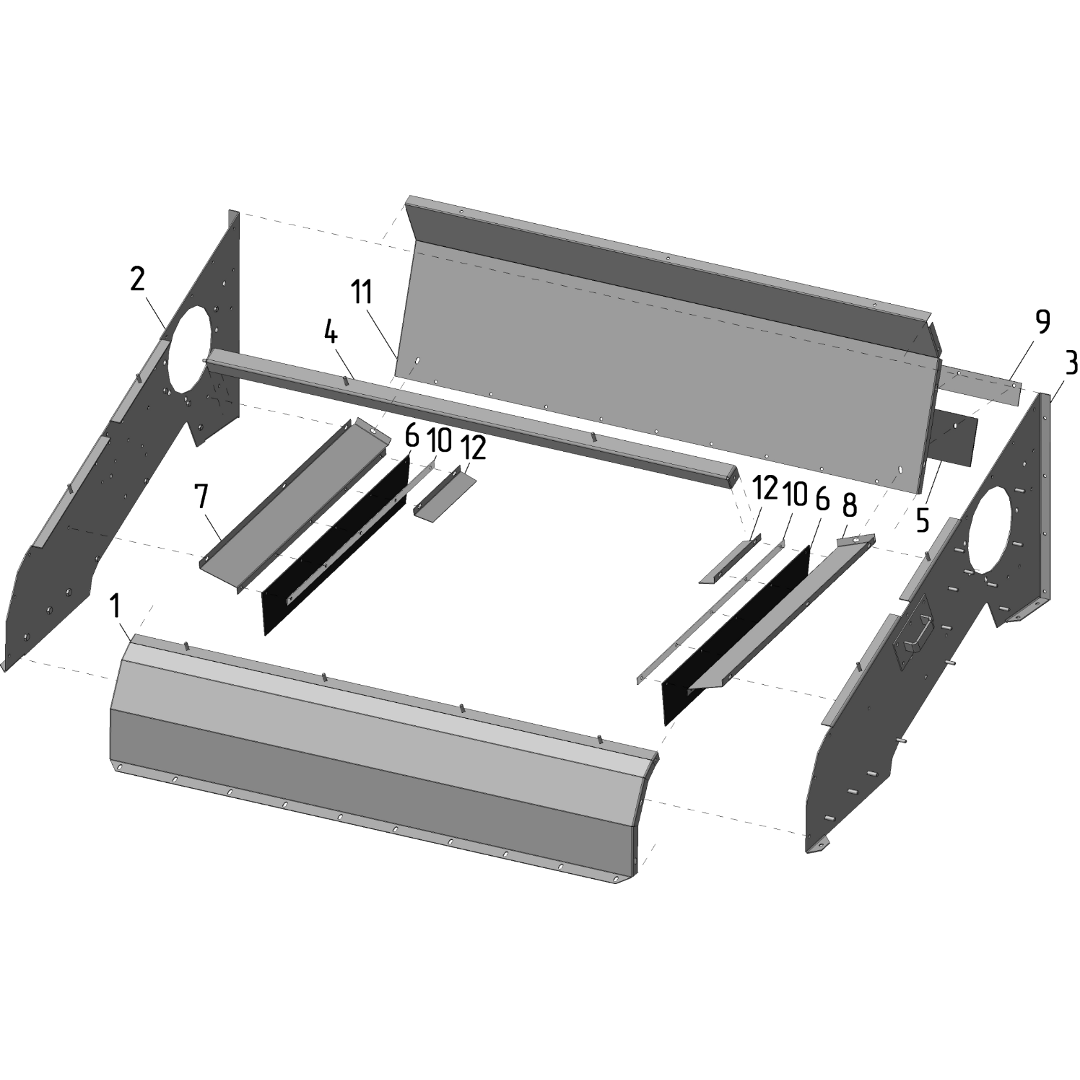

Рис.12 Корпус верхний МПО 50-01.12.00

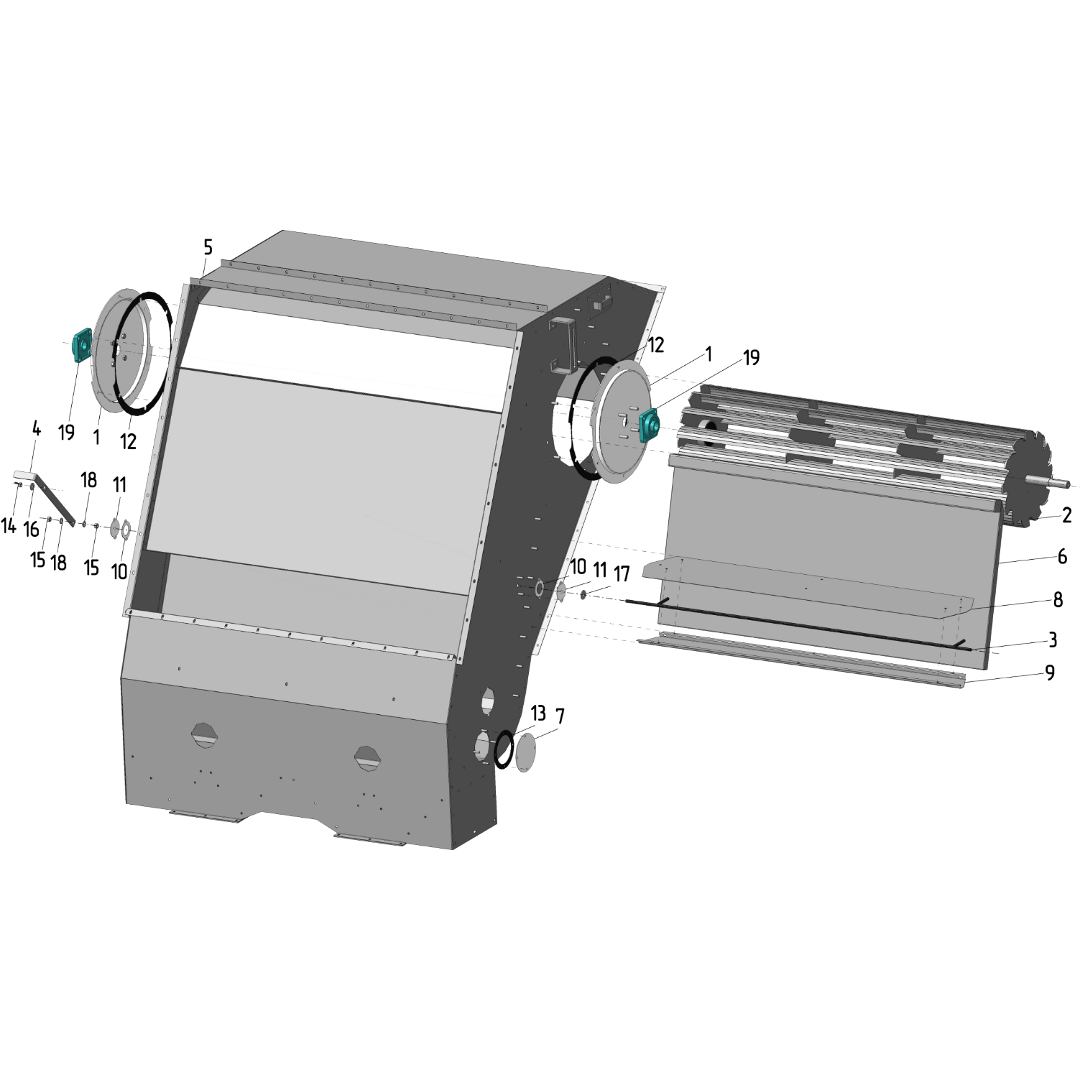

Рис.13 Секция МПО 50-02.00

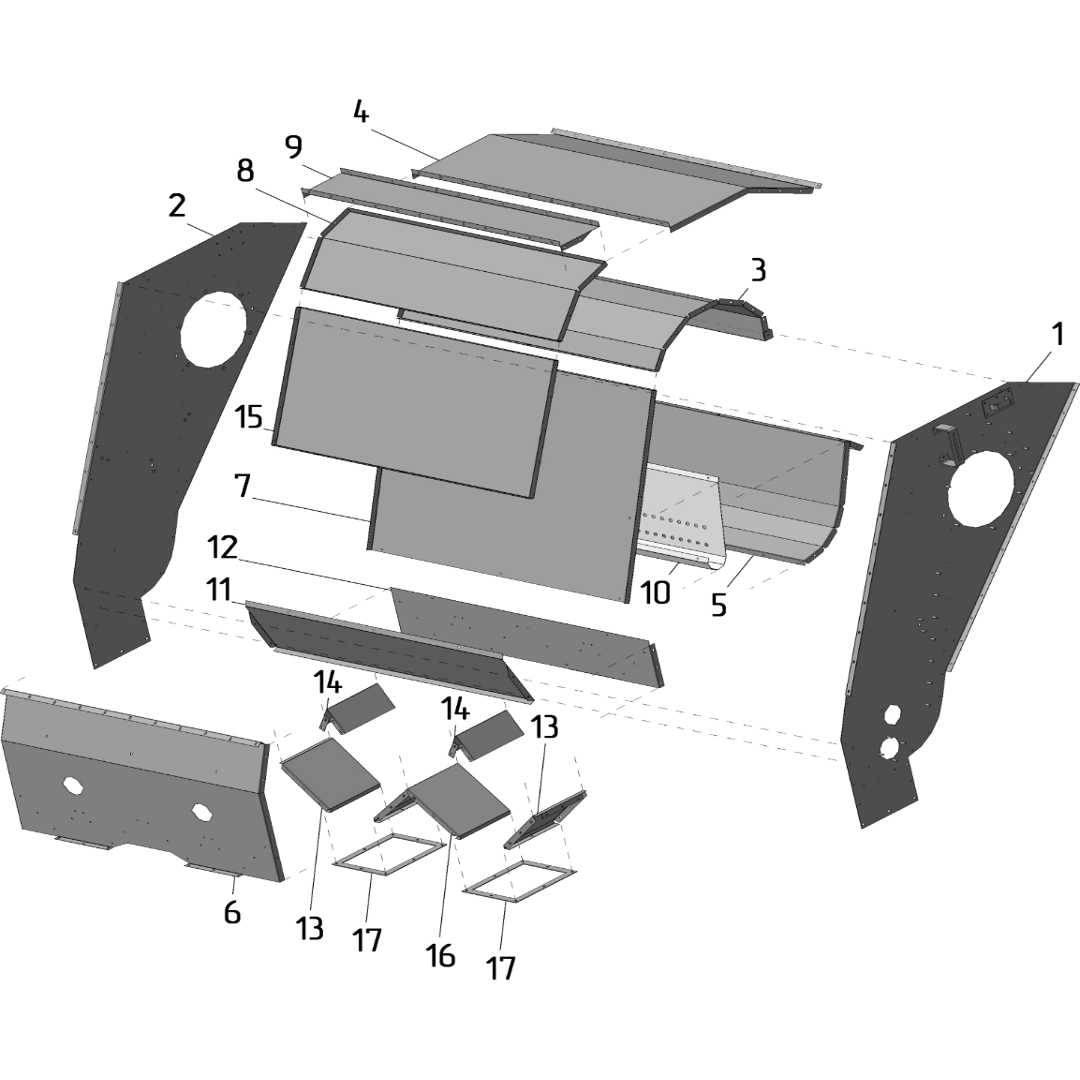

Рис.14 Корпус МПО 50-02.05.00

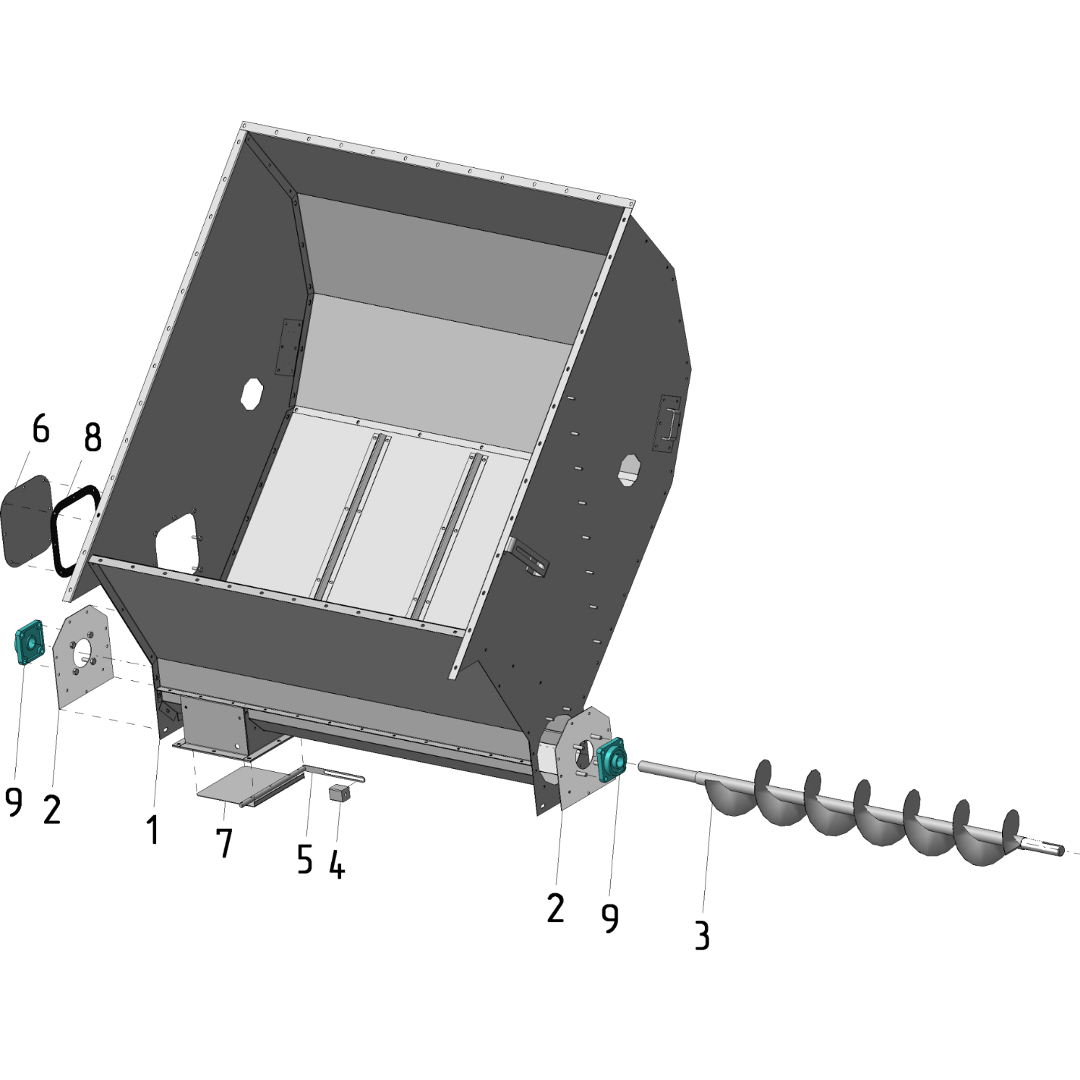

Рис. 15 Секция МПО 50-03.00

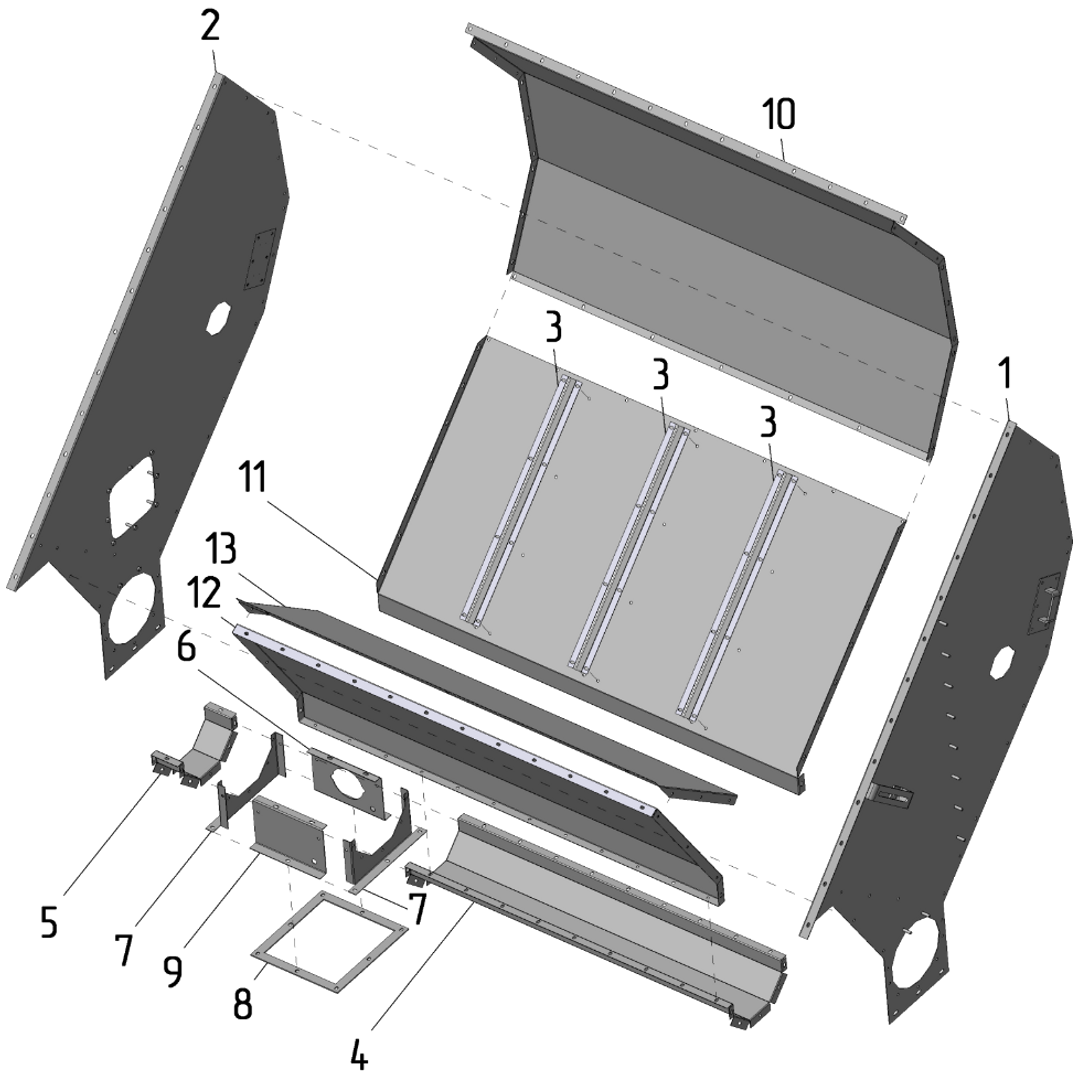

Рис.16 Корпус МПО 50-03.01.00

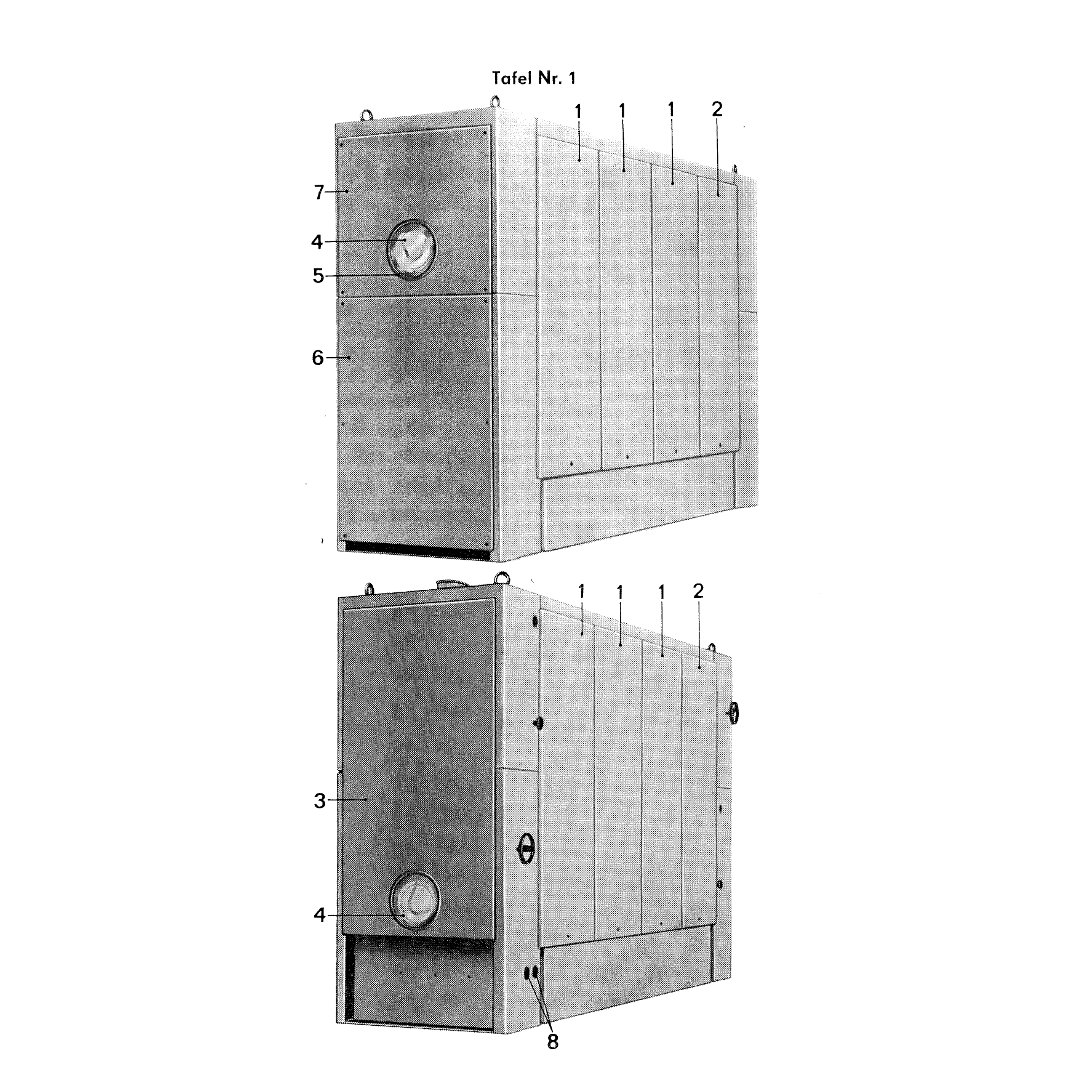

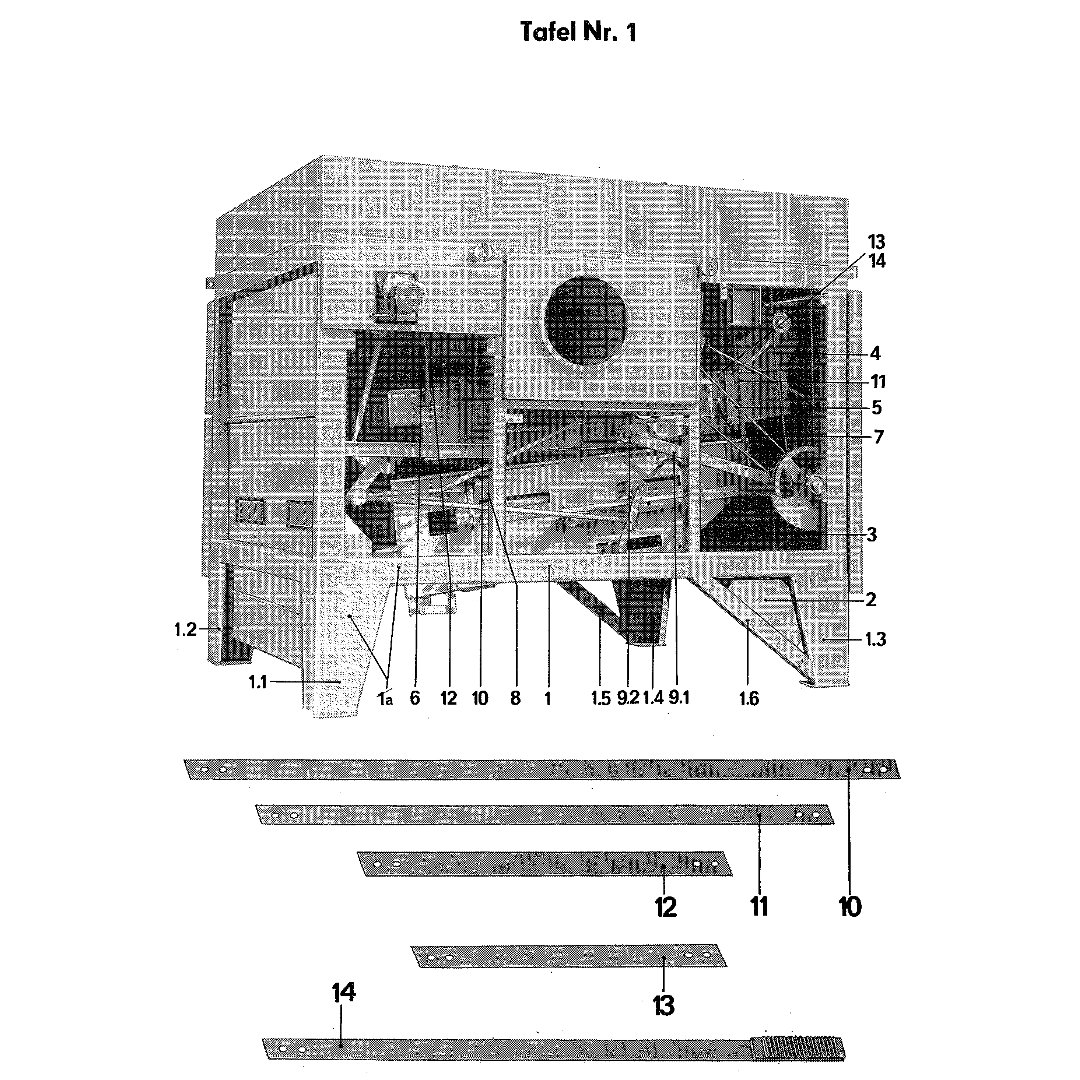

Таблица № 1

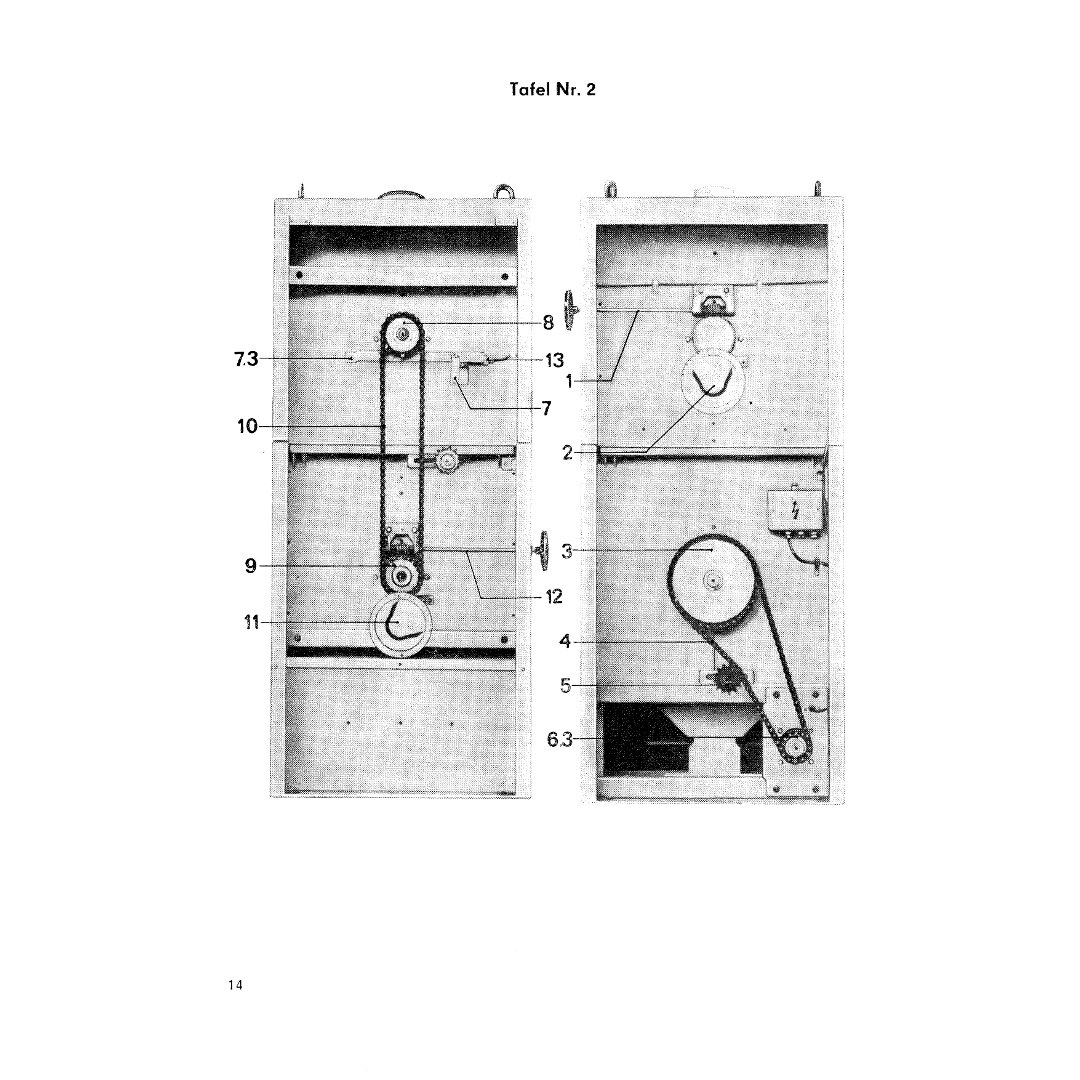

Таблица № 2

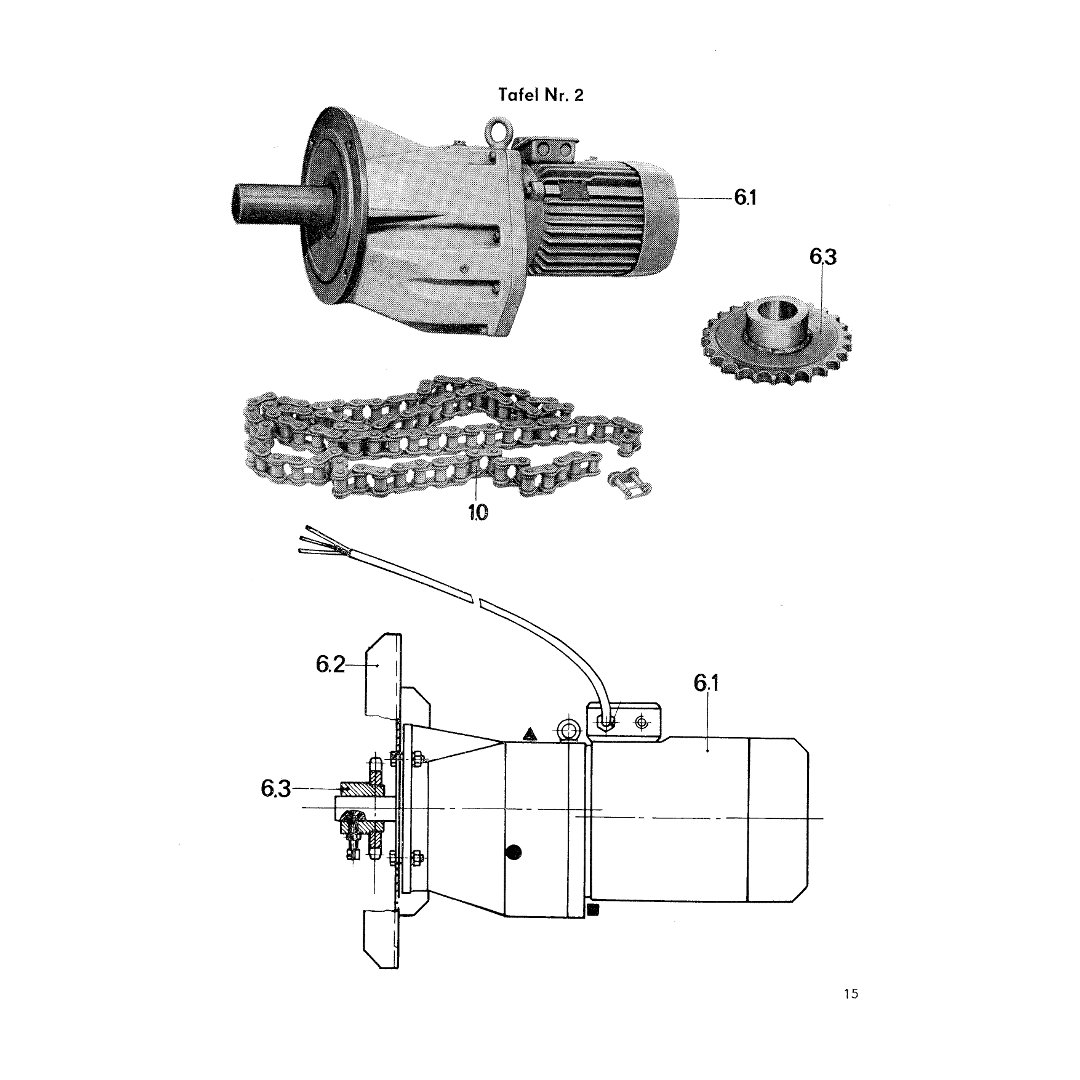

Таблица № 2.1
Таблица № 2.2
Таблица № 3

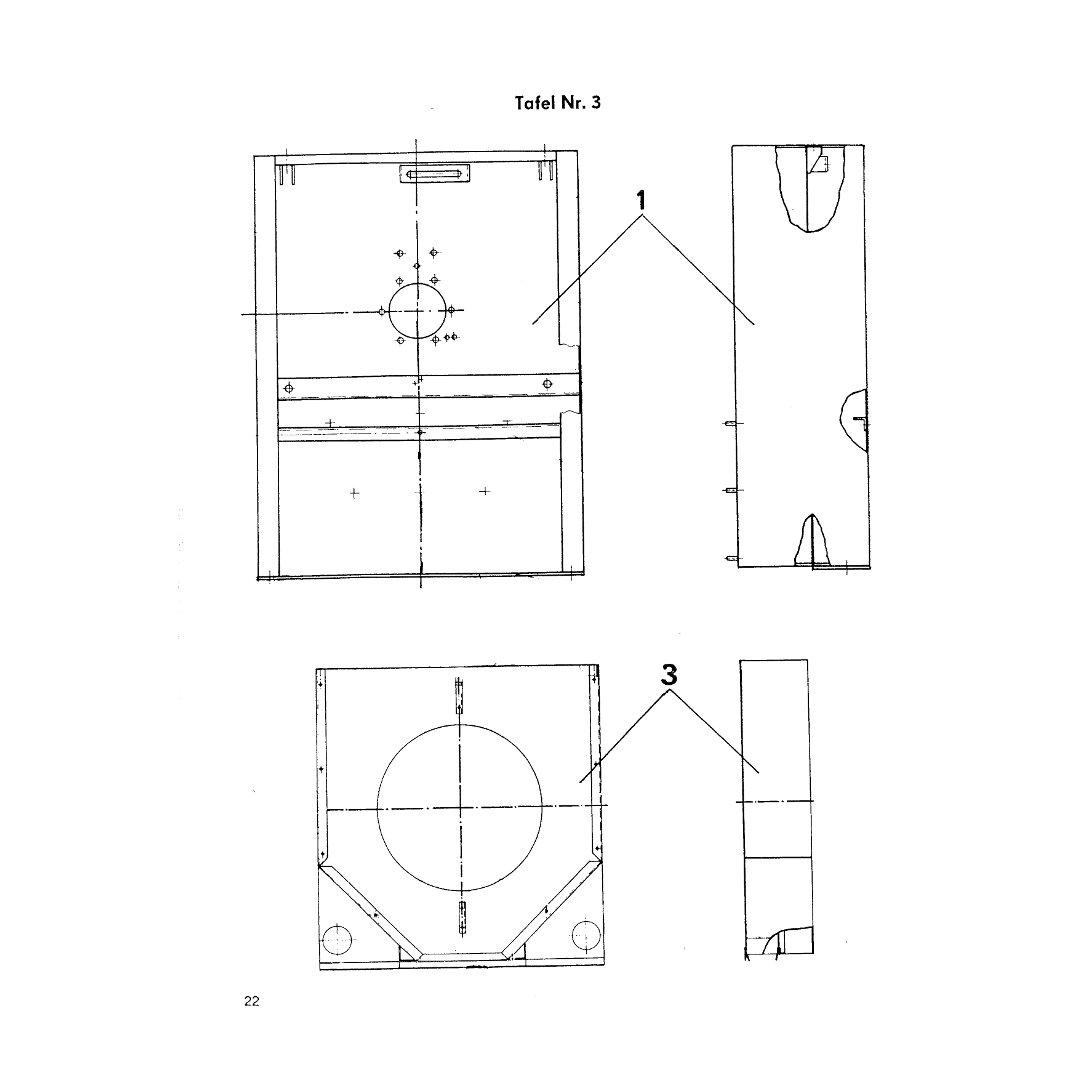

Таблица № 3.1

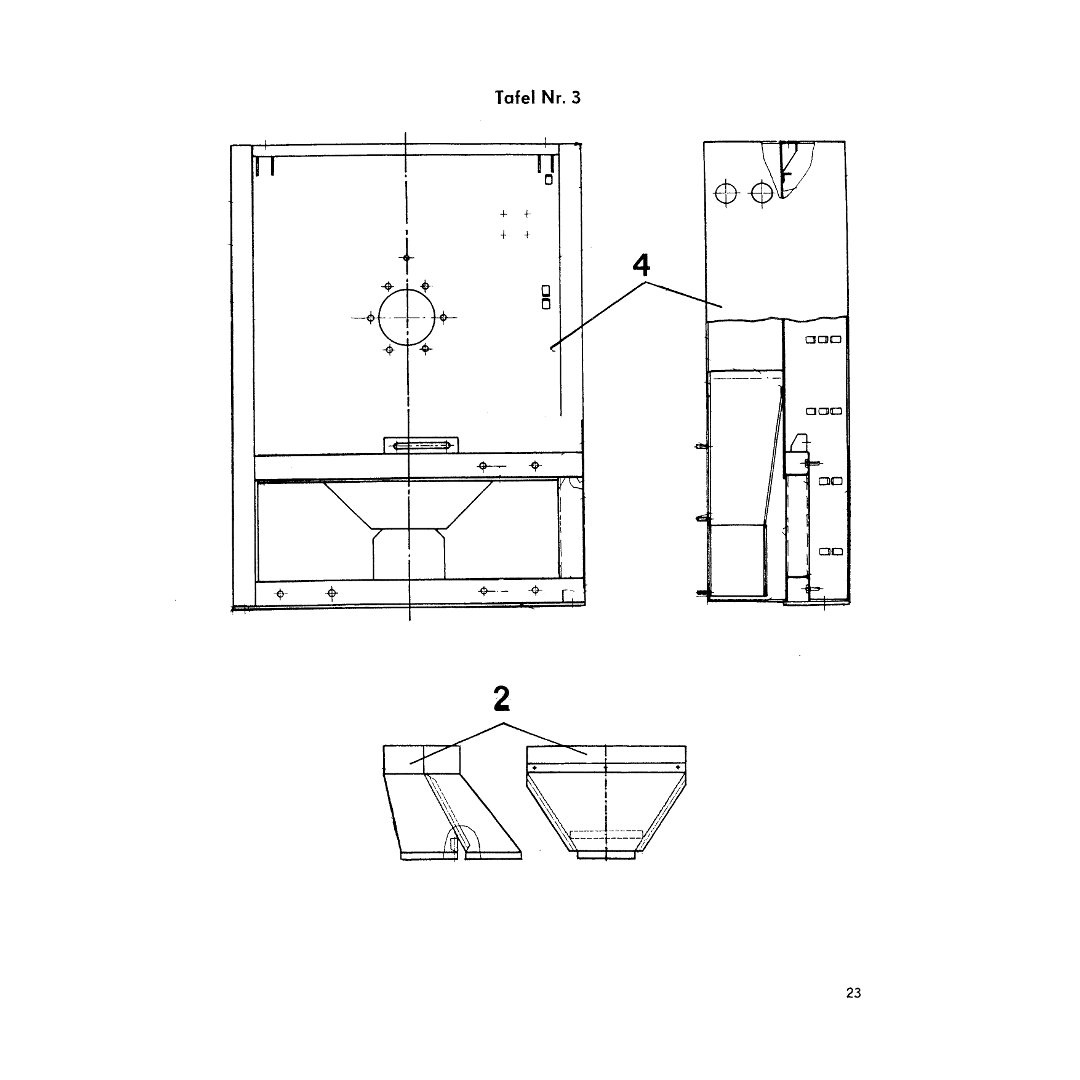

Таблица № 3.2

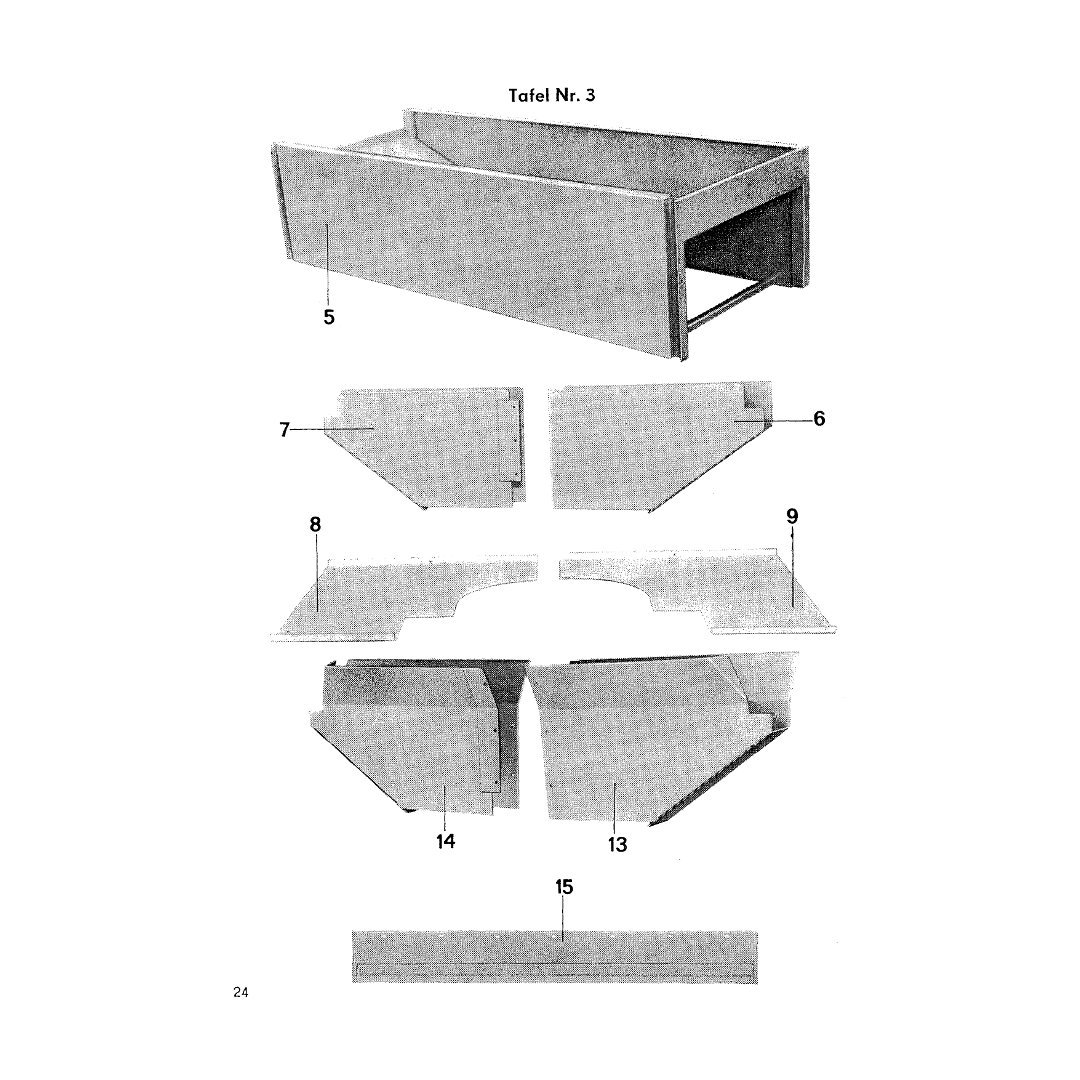

Таблица № 3.3
Таблица № 3.4

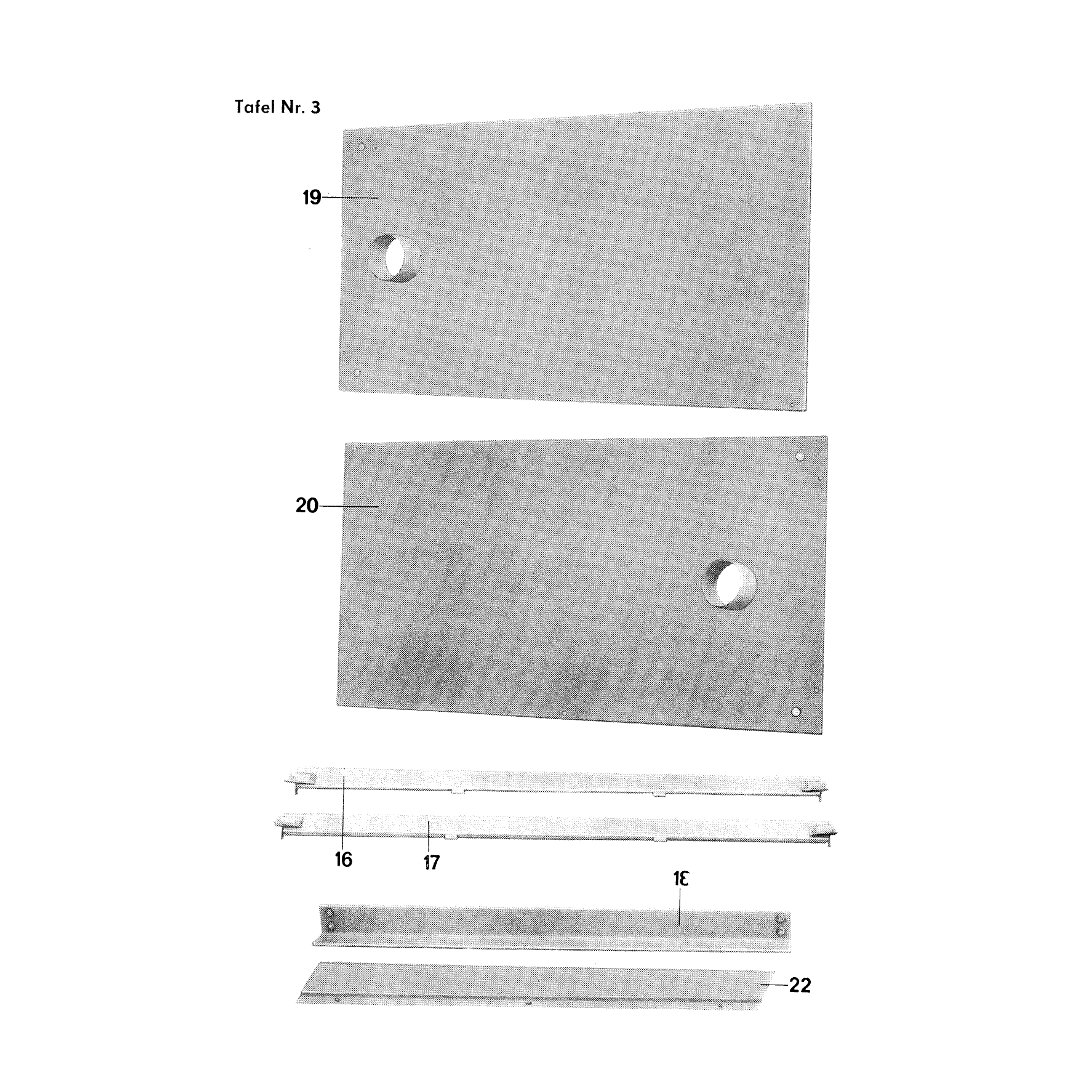

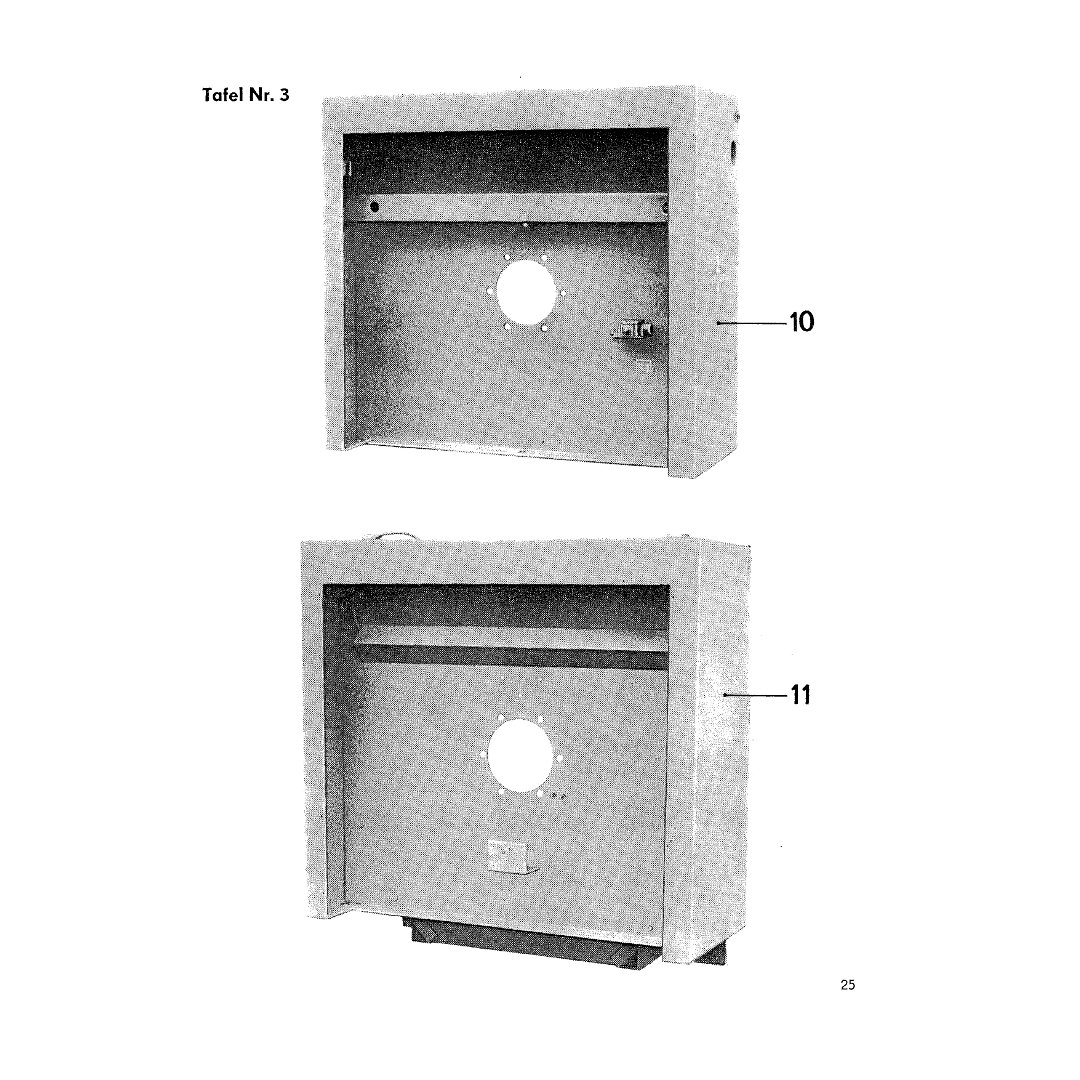

Таблица № 3.5

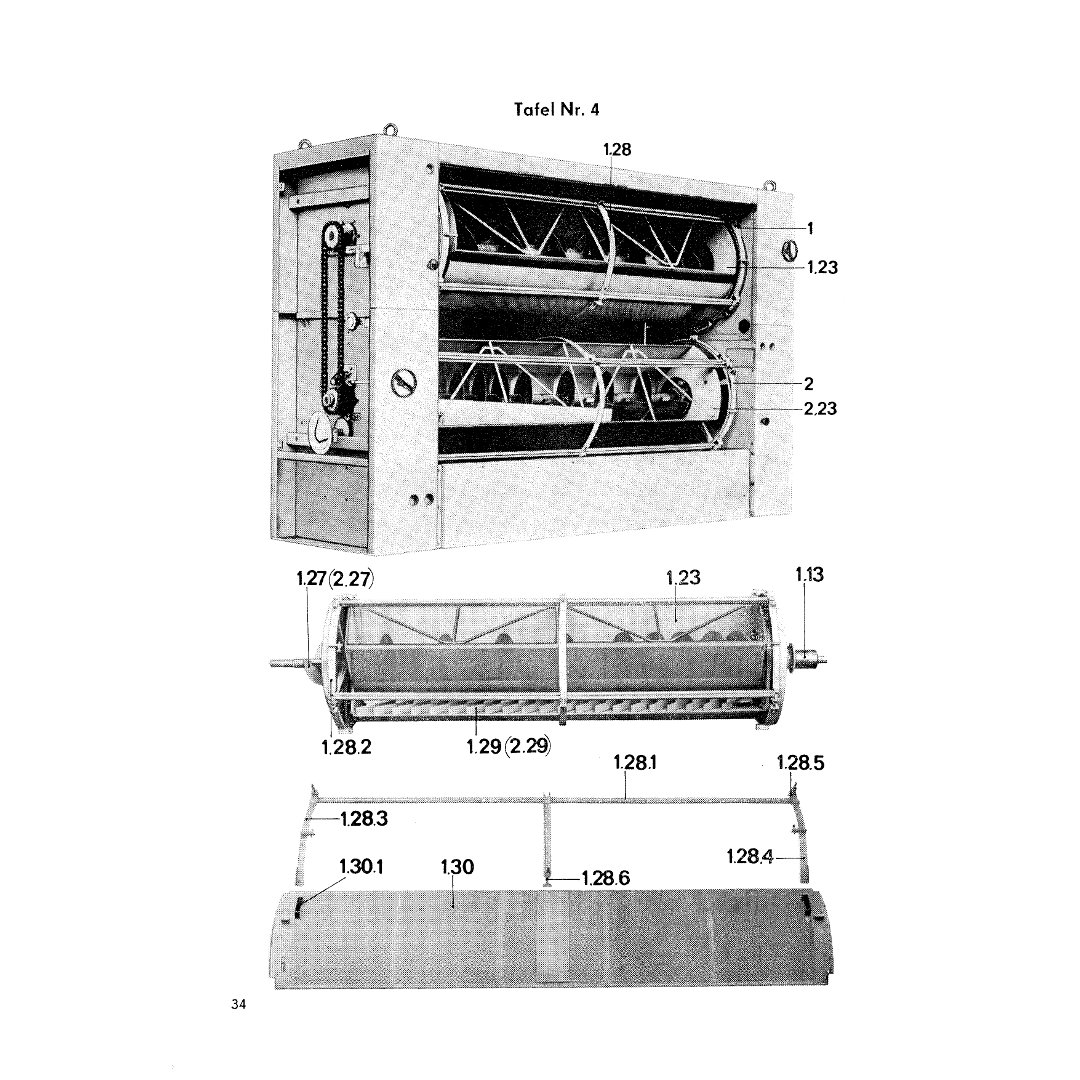

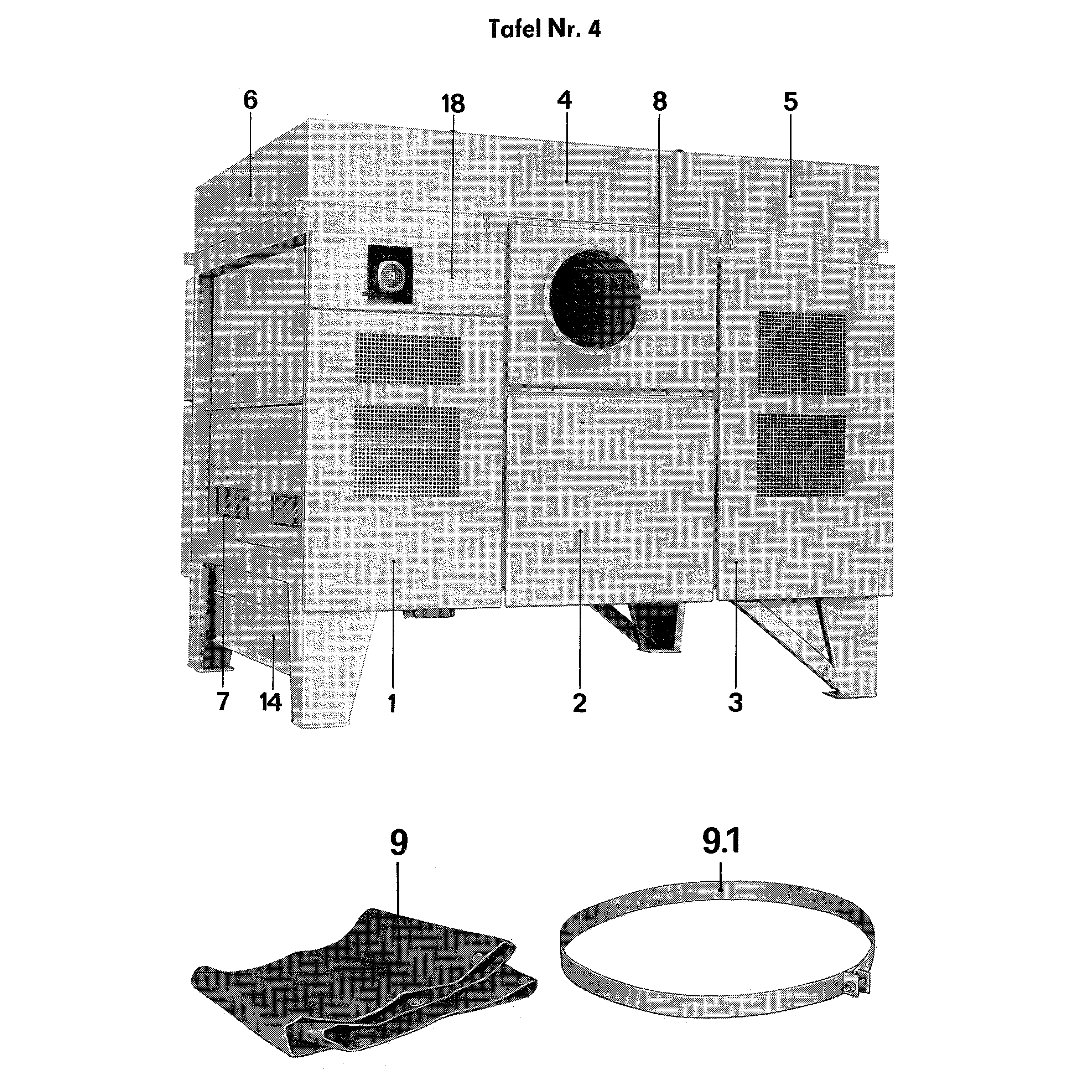

Таблица № 4

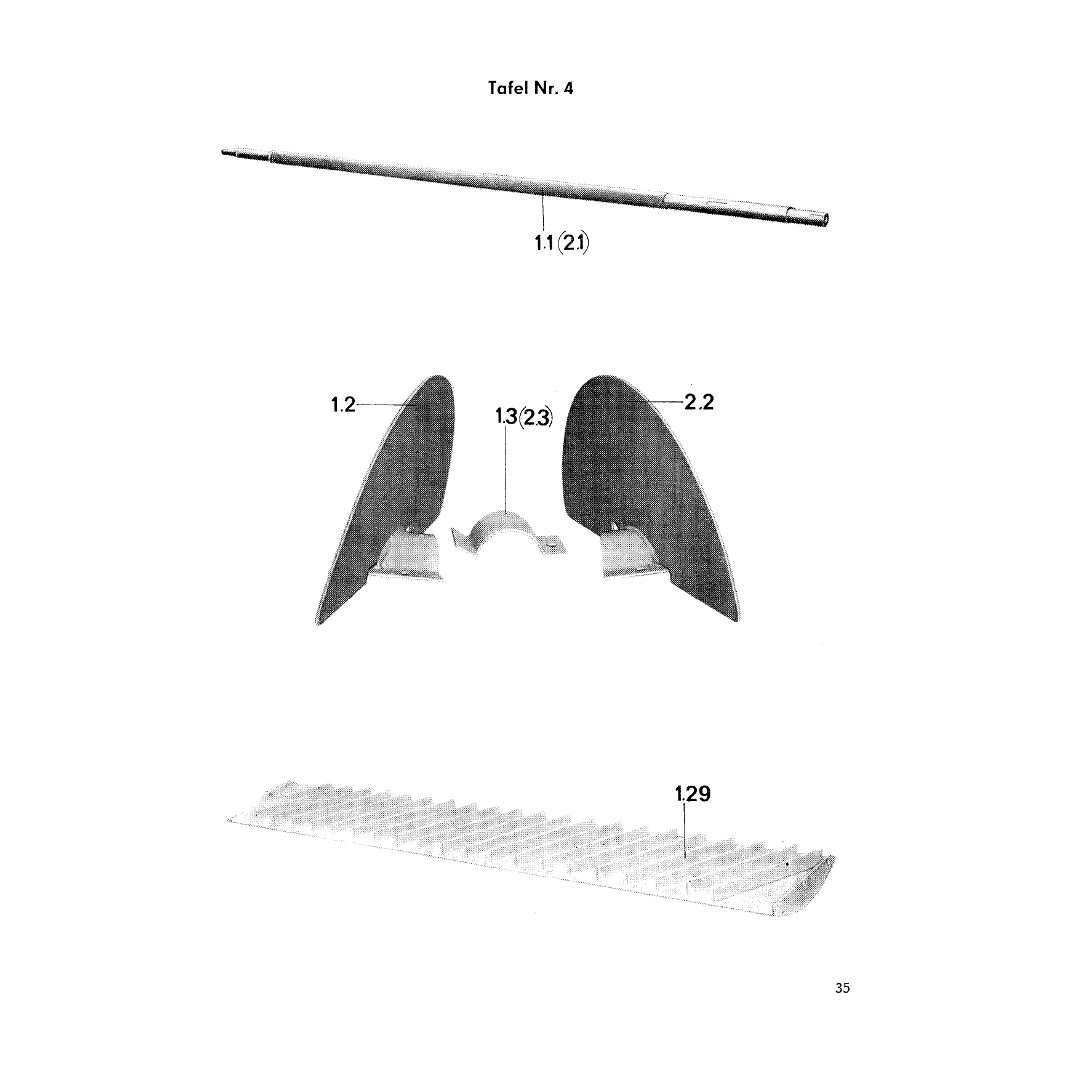

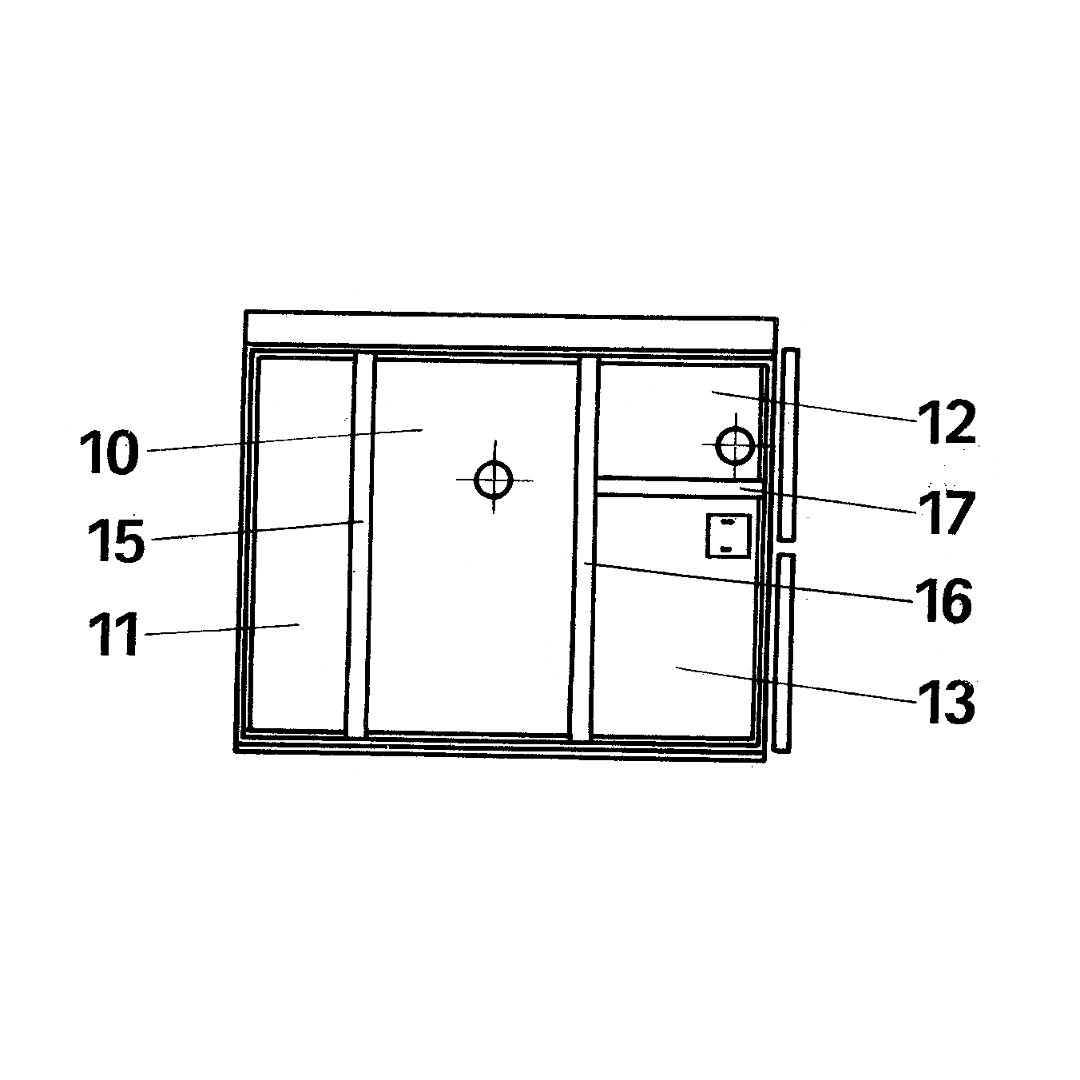

Таблица № 4.1

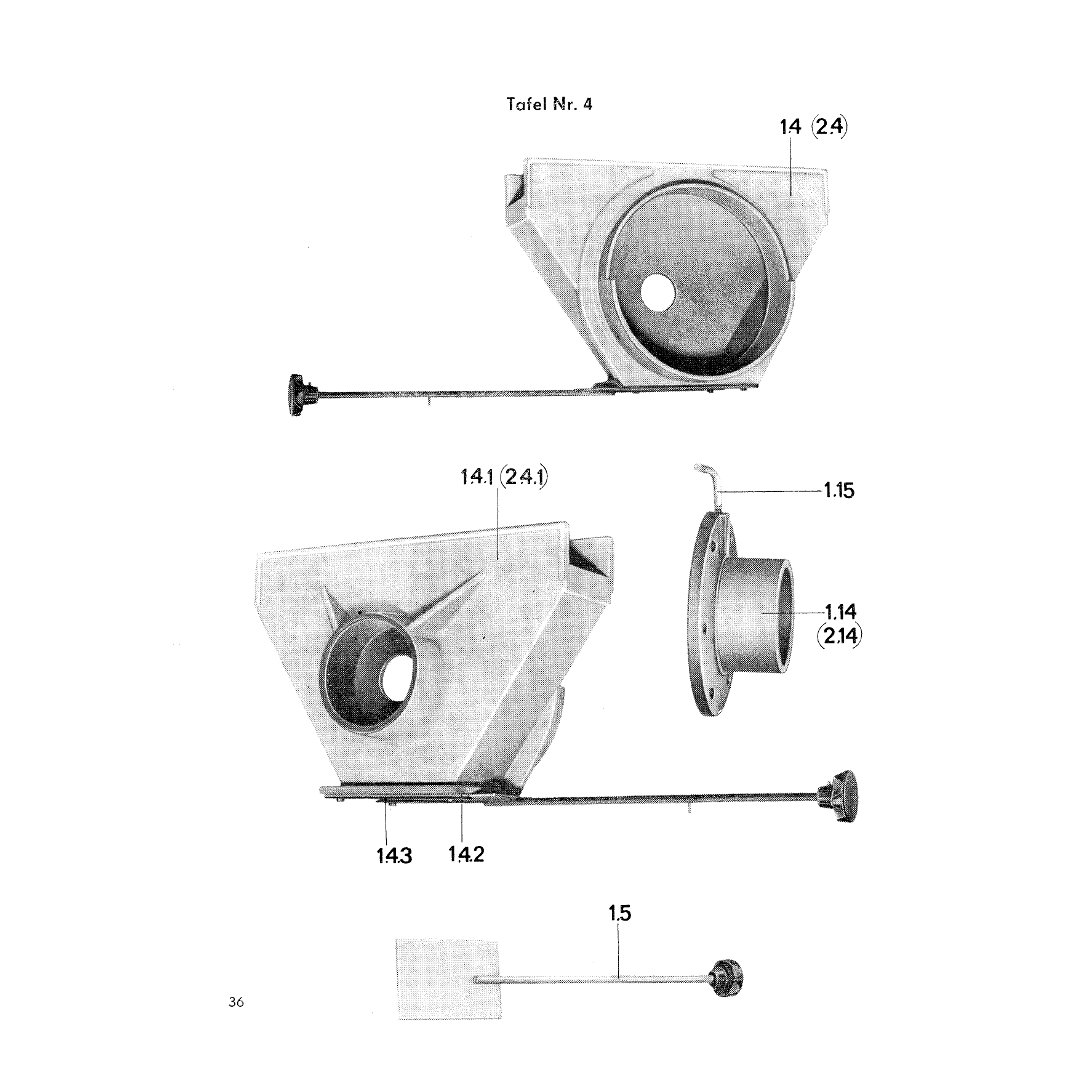

Таблица № 4.2

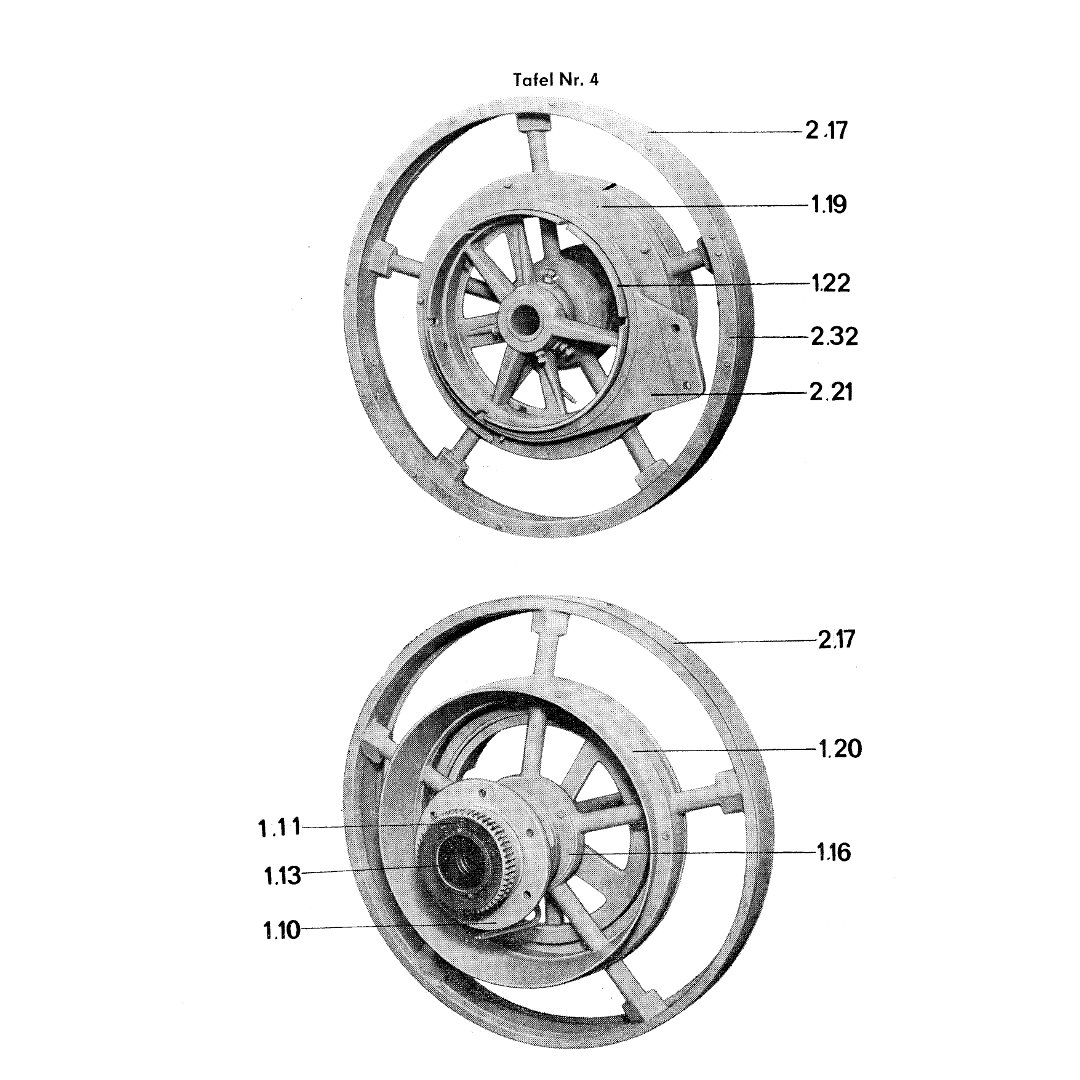

Таблица № 4.3

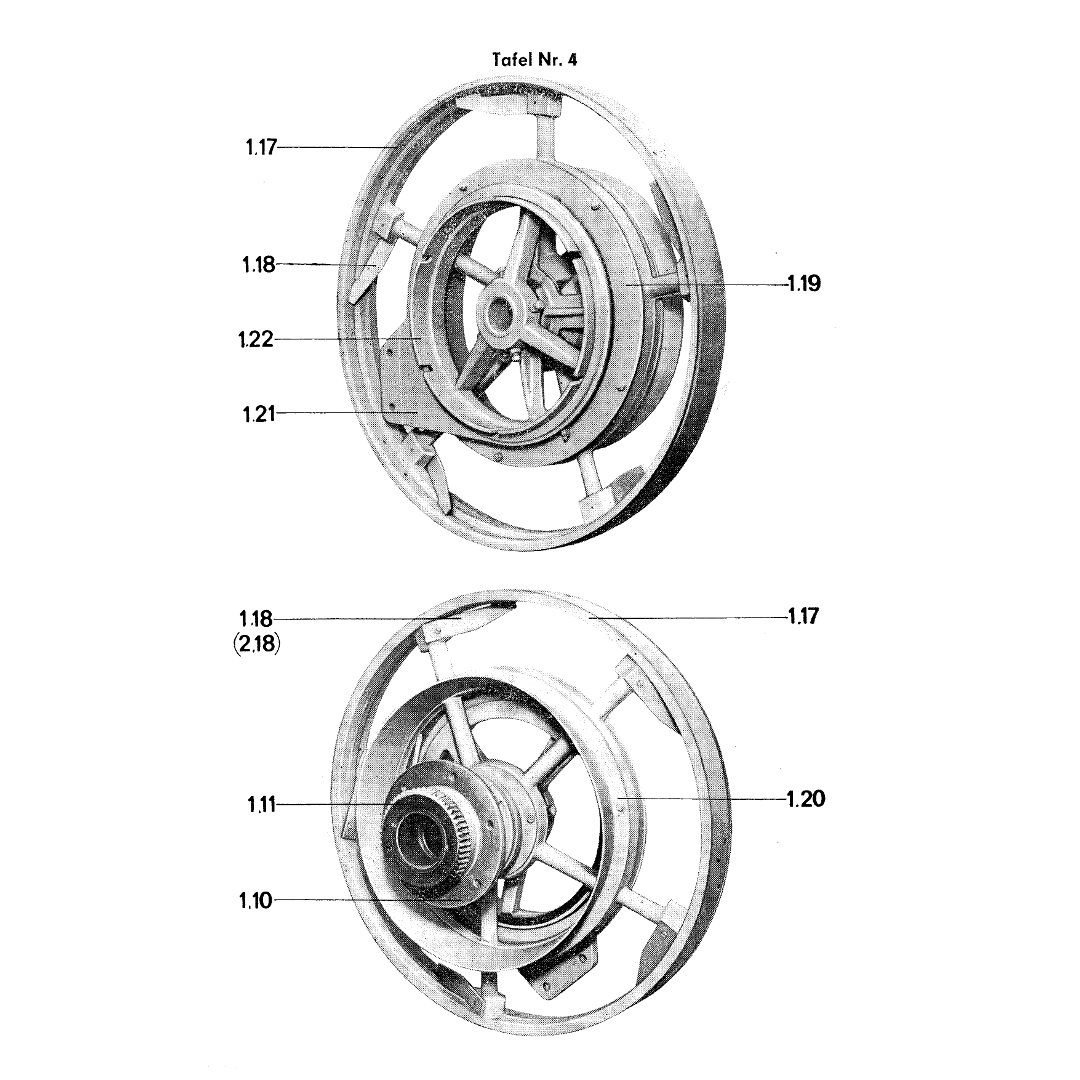

Таблица № 4.4

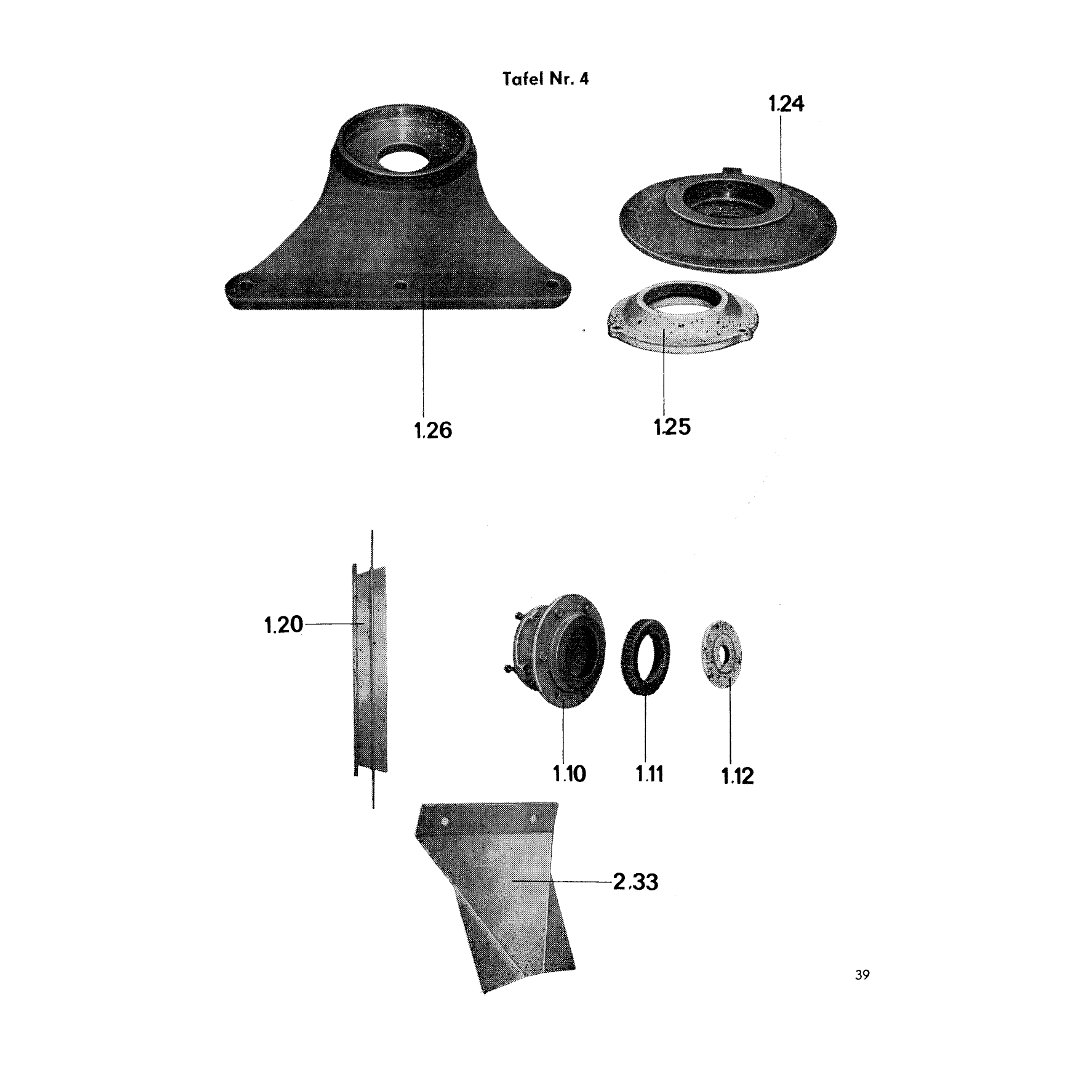

Таблица № 4.5

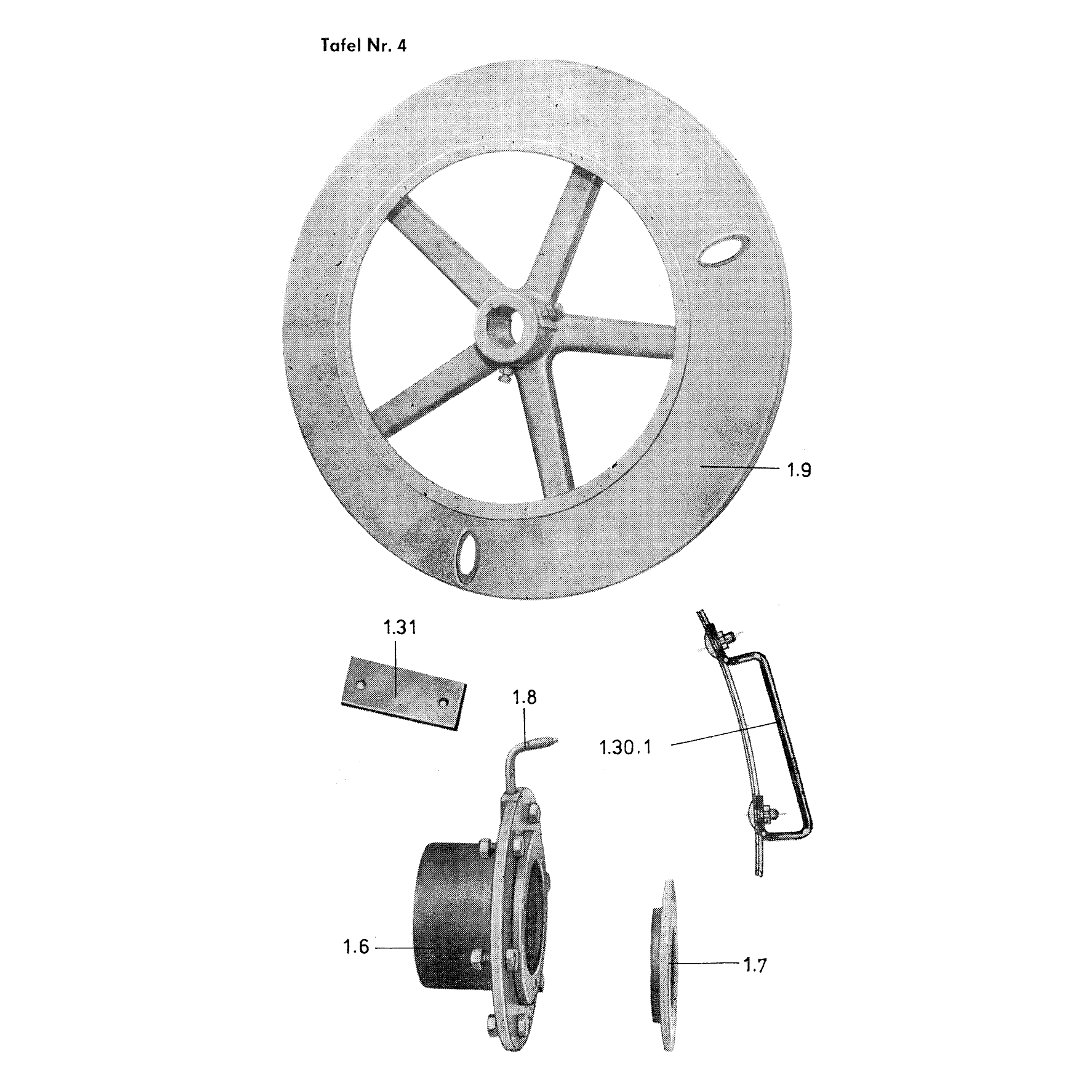

Таблица № 4.6
Таблица № 1

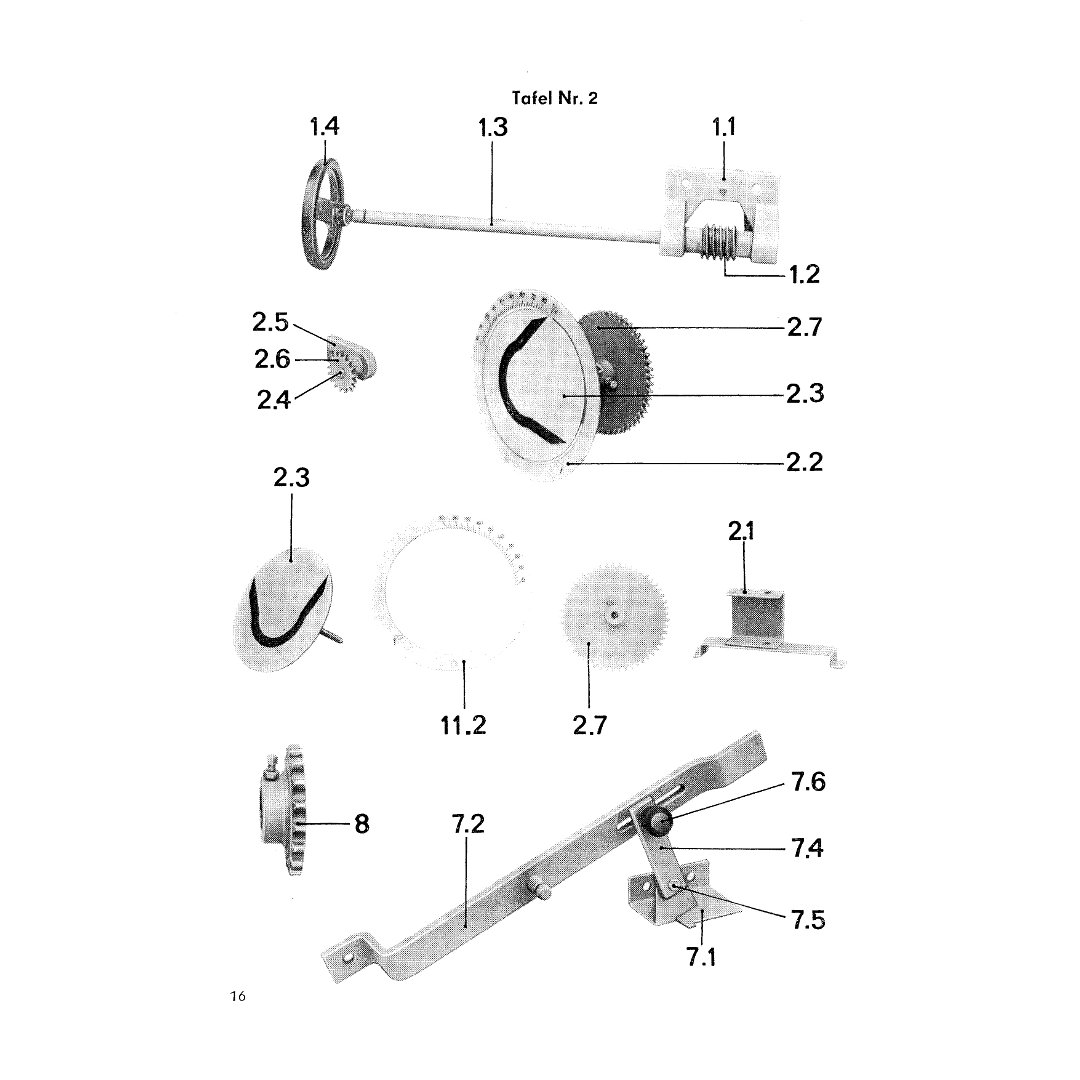

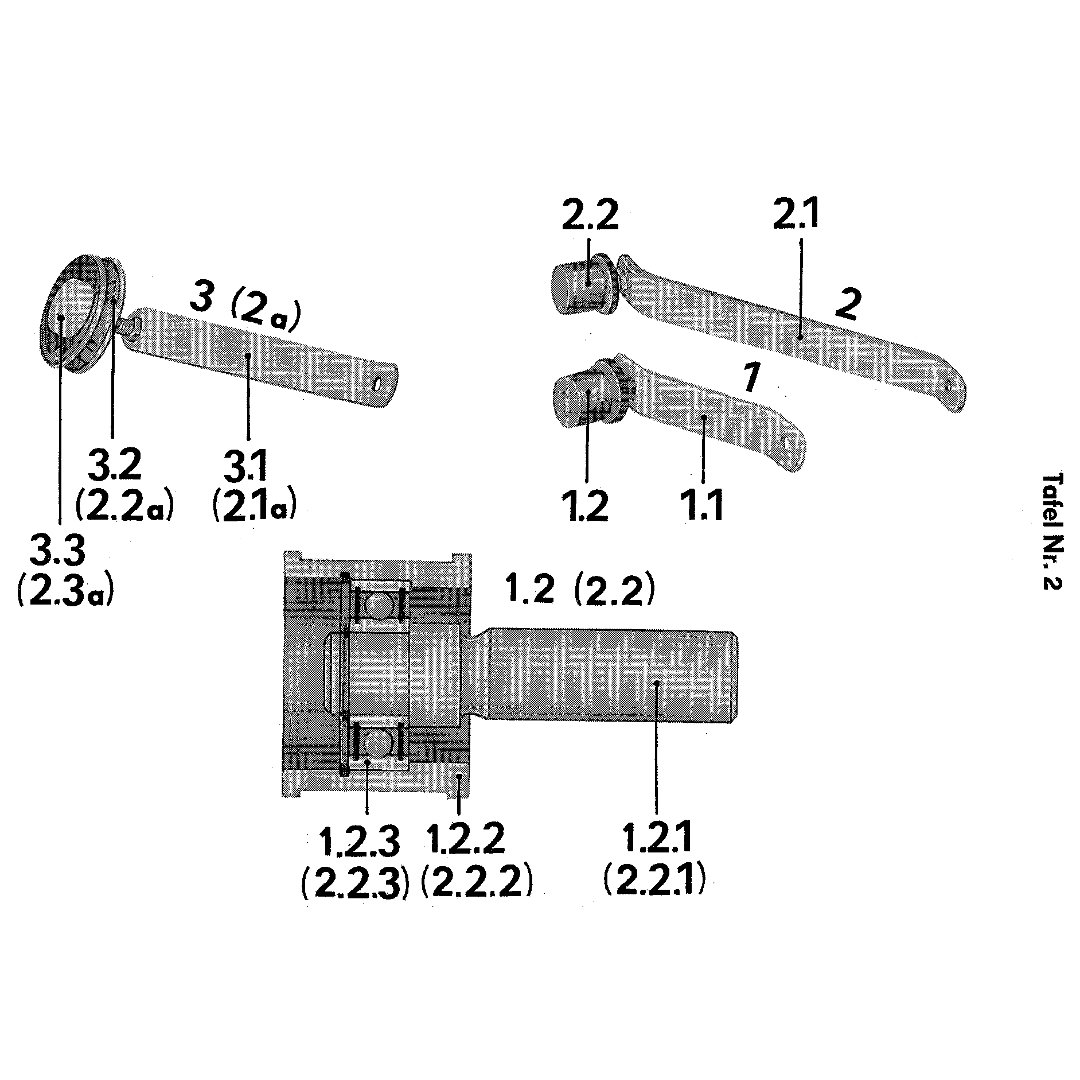

Таблица № 2

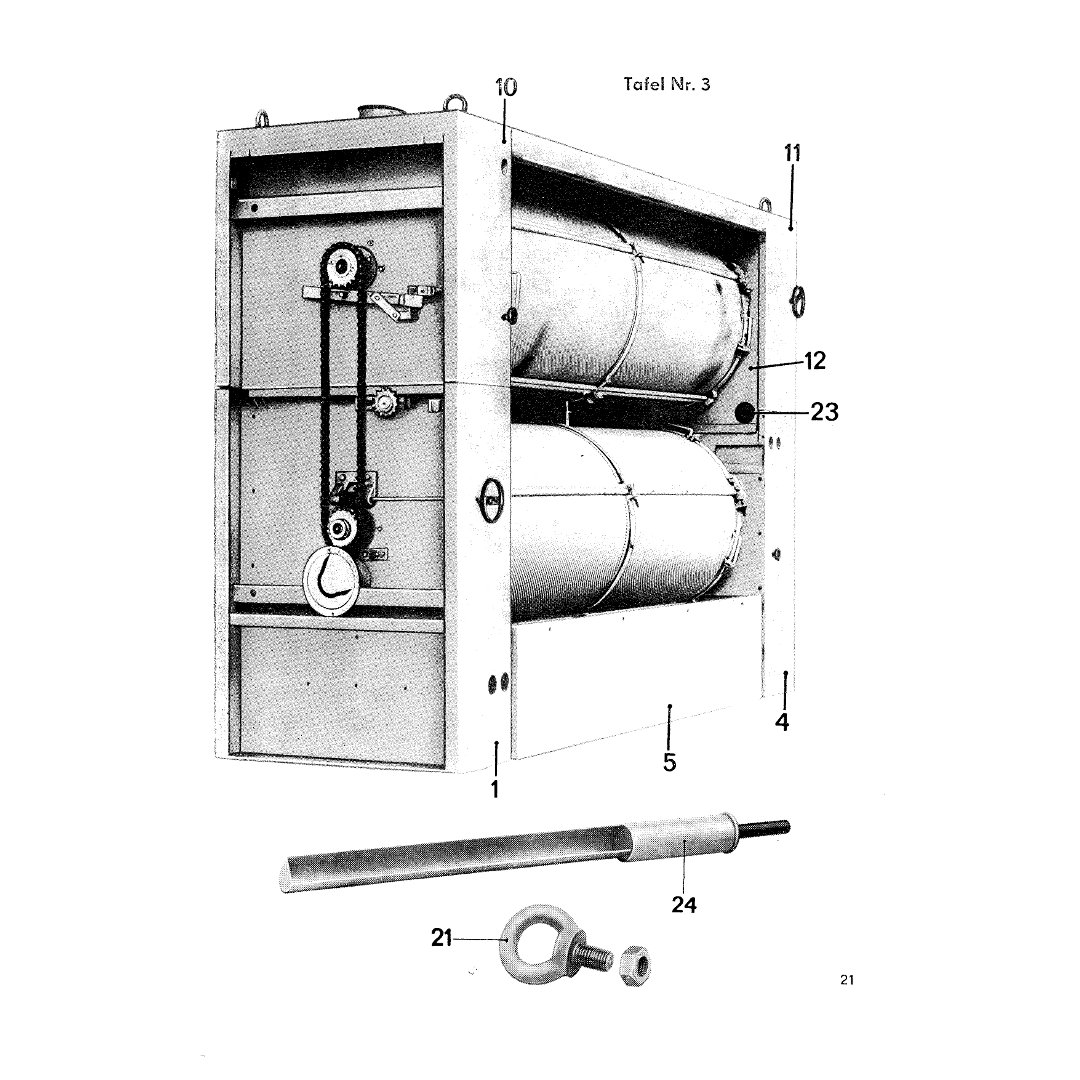

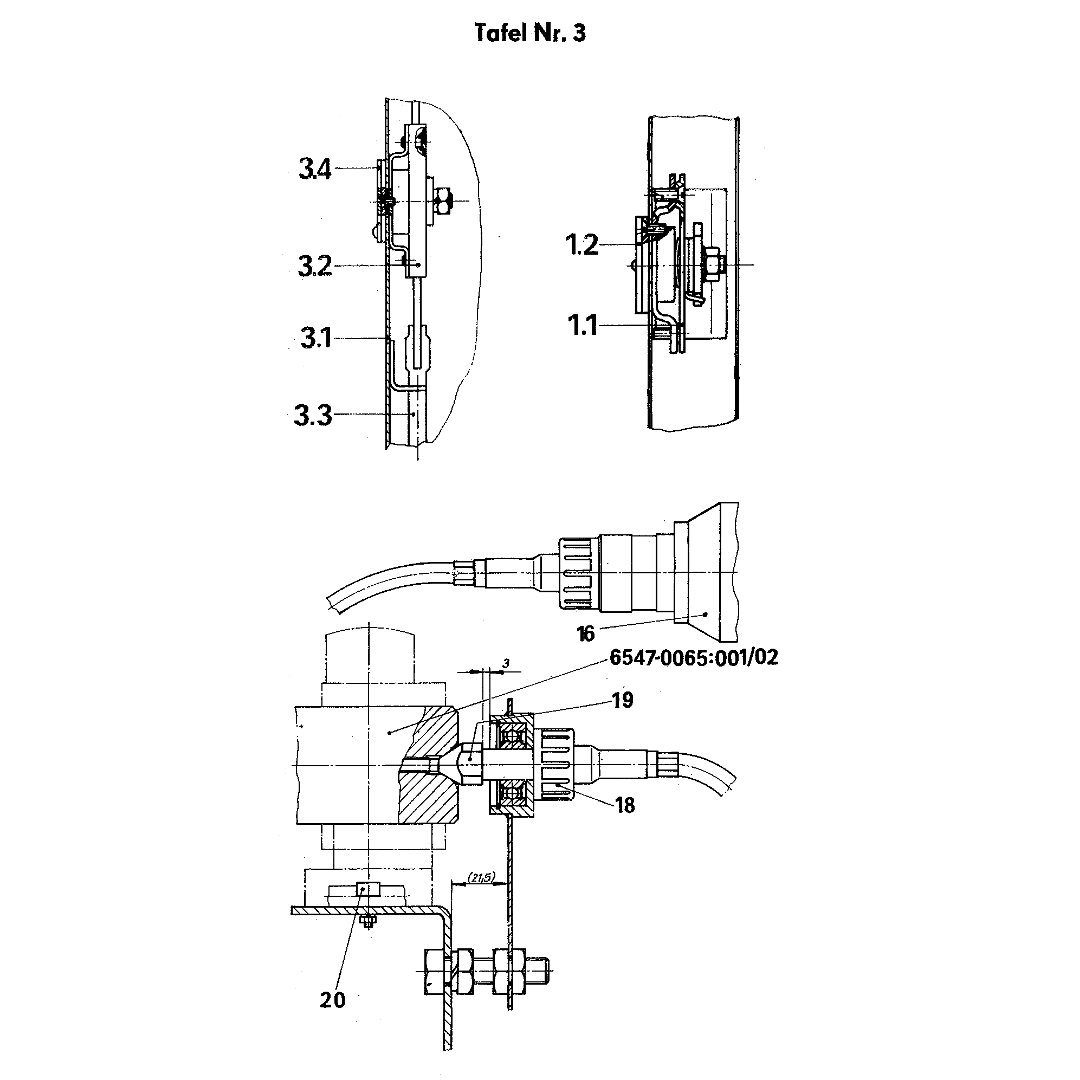

Таблица № 3

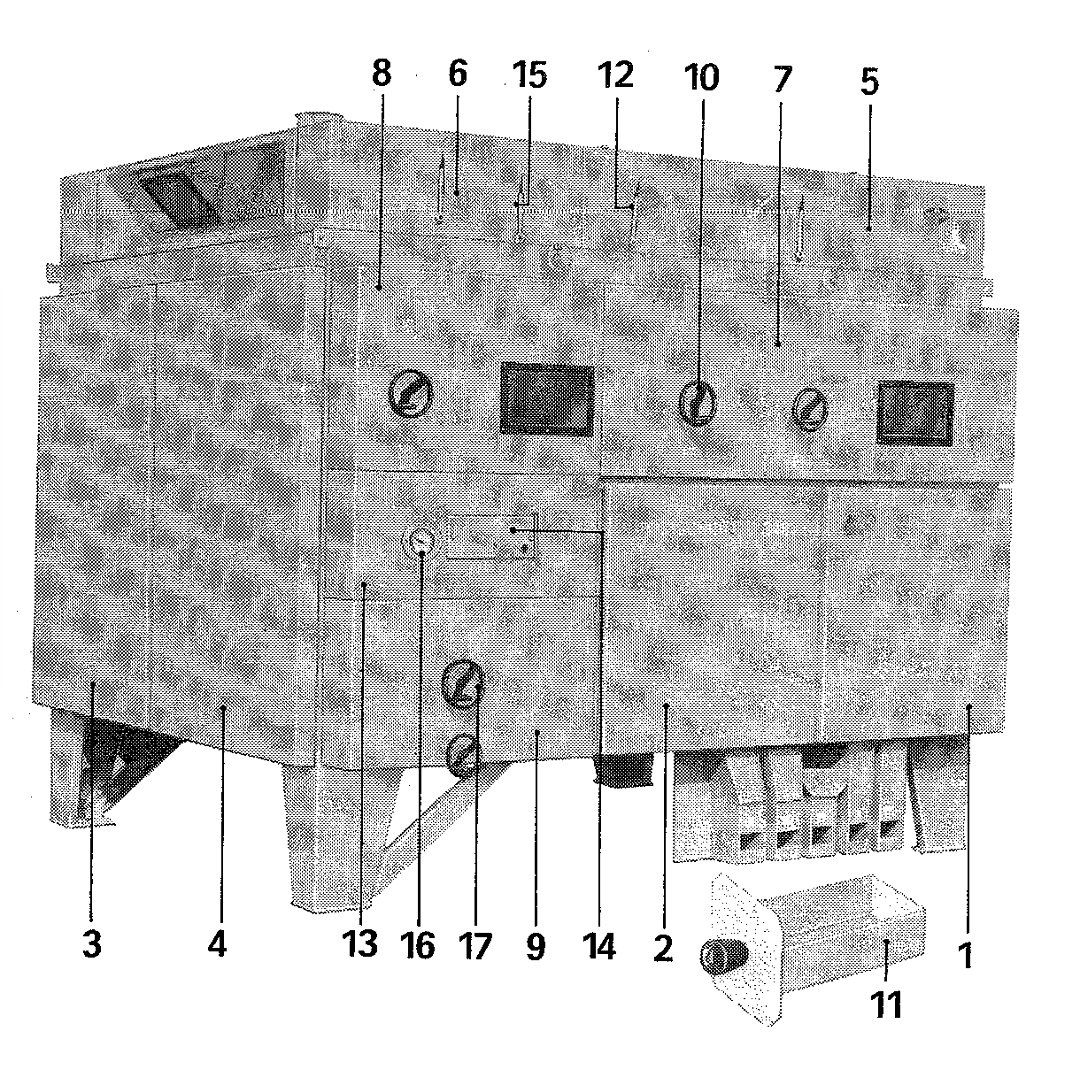

Таблица № 3.1
Таблица № 4

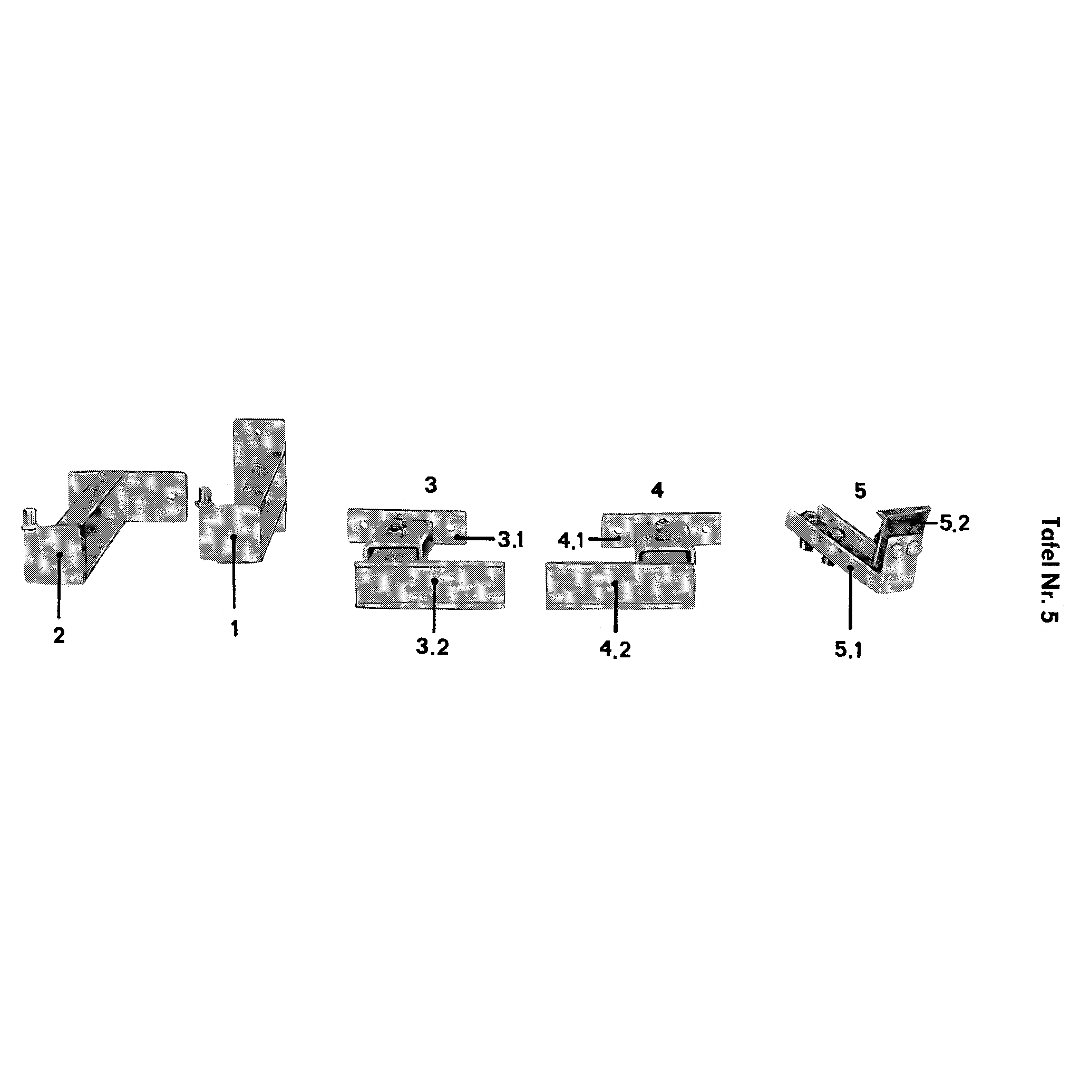

Таблица № 5

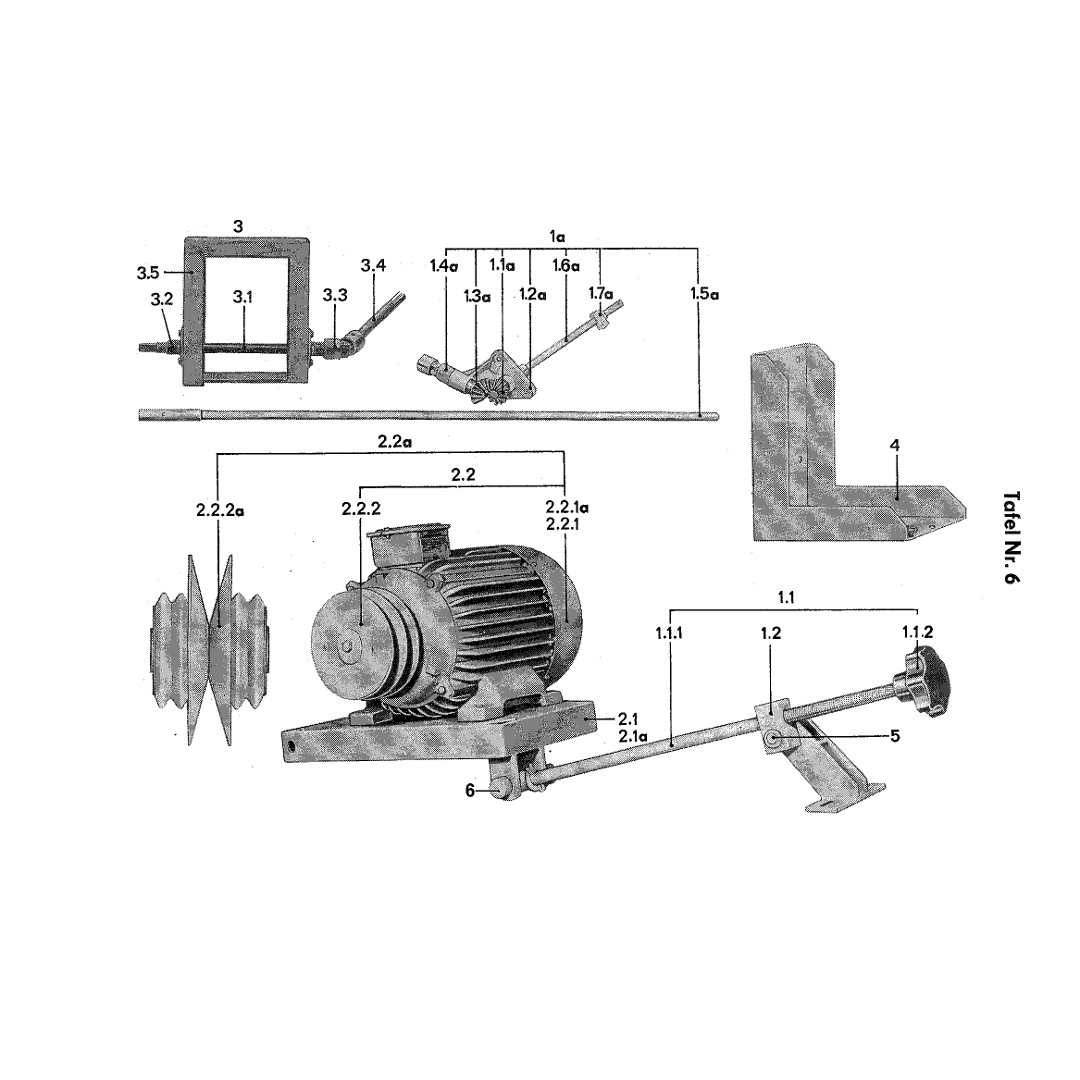

Таблица № 6

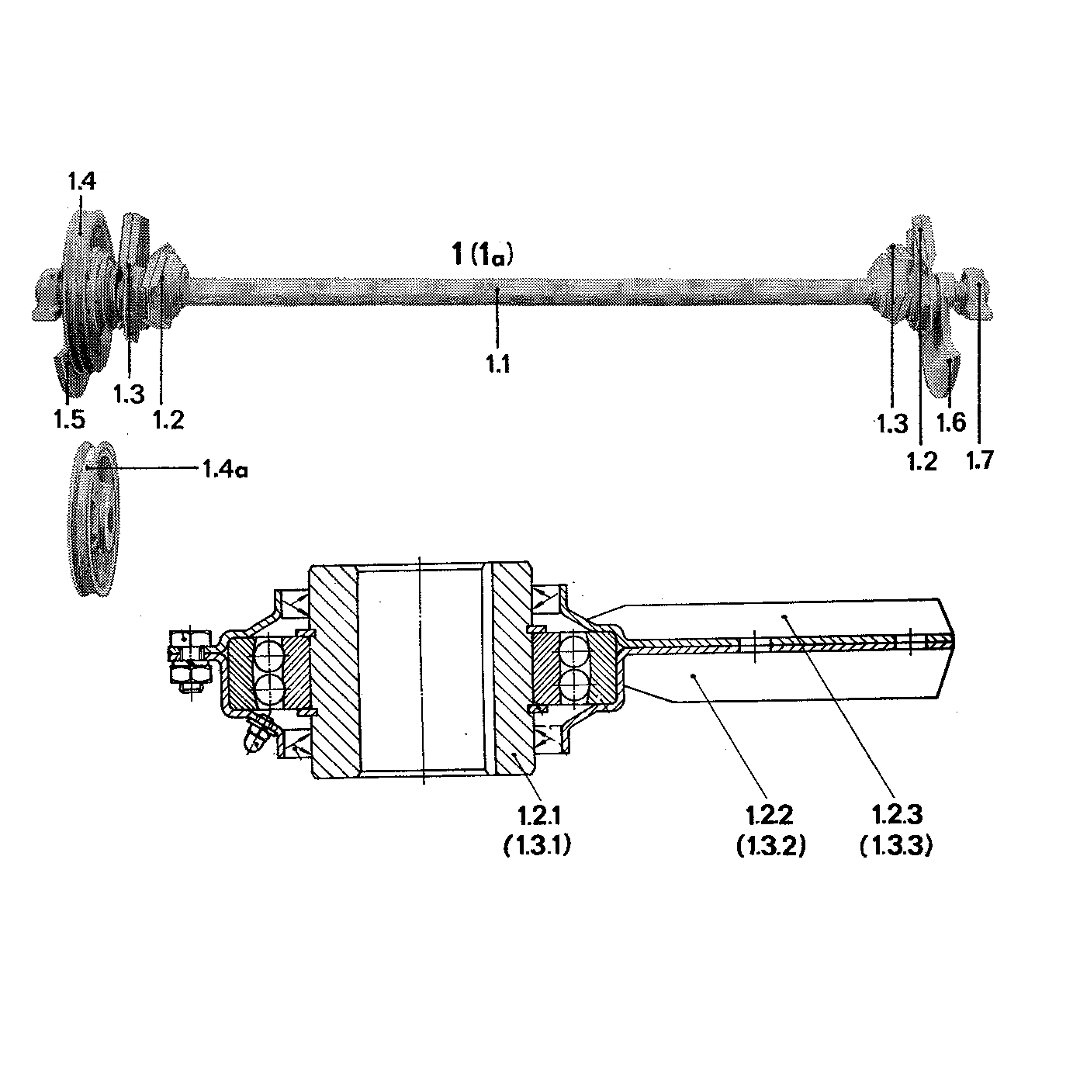

Таблица № 7

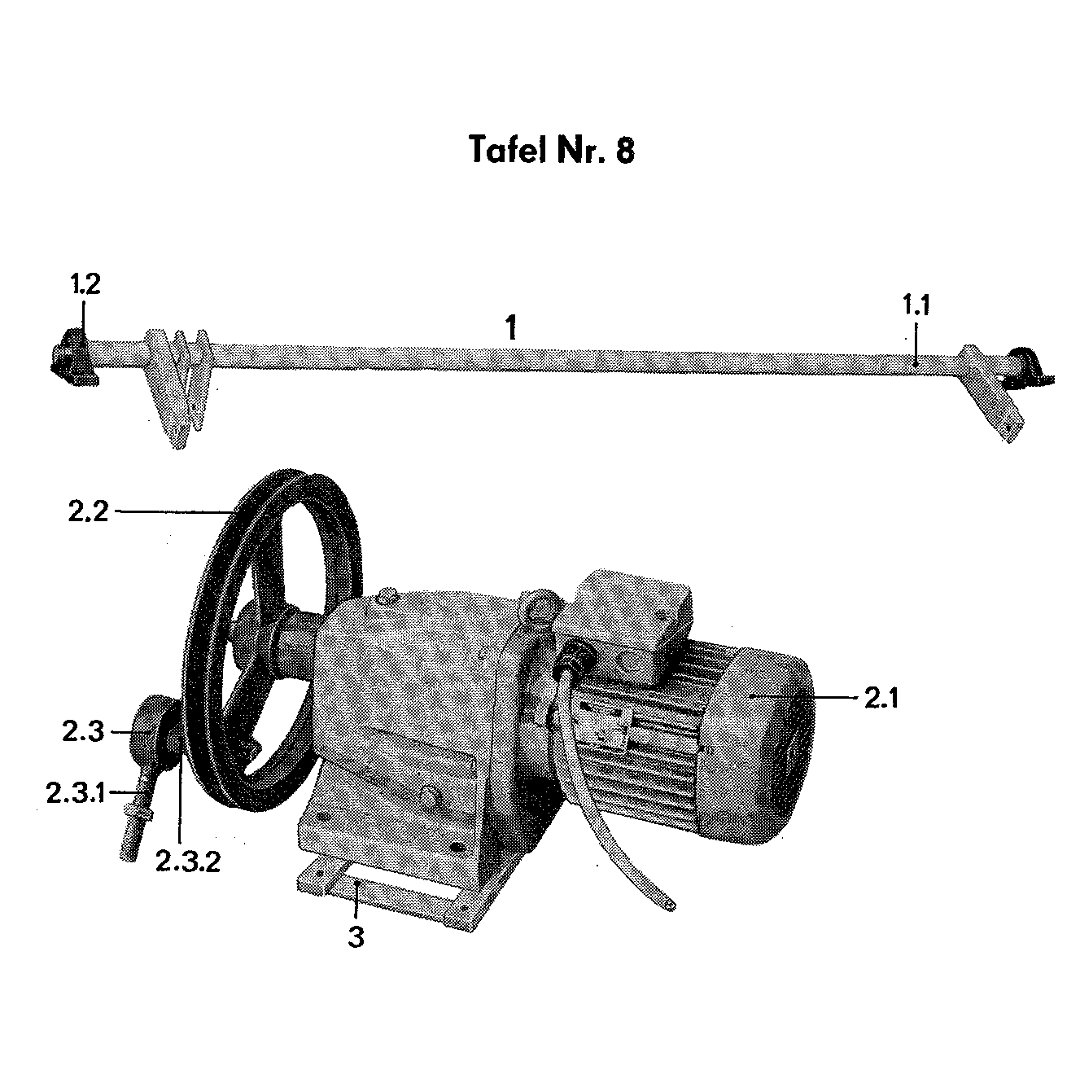

Таблица № 8

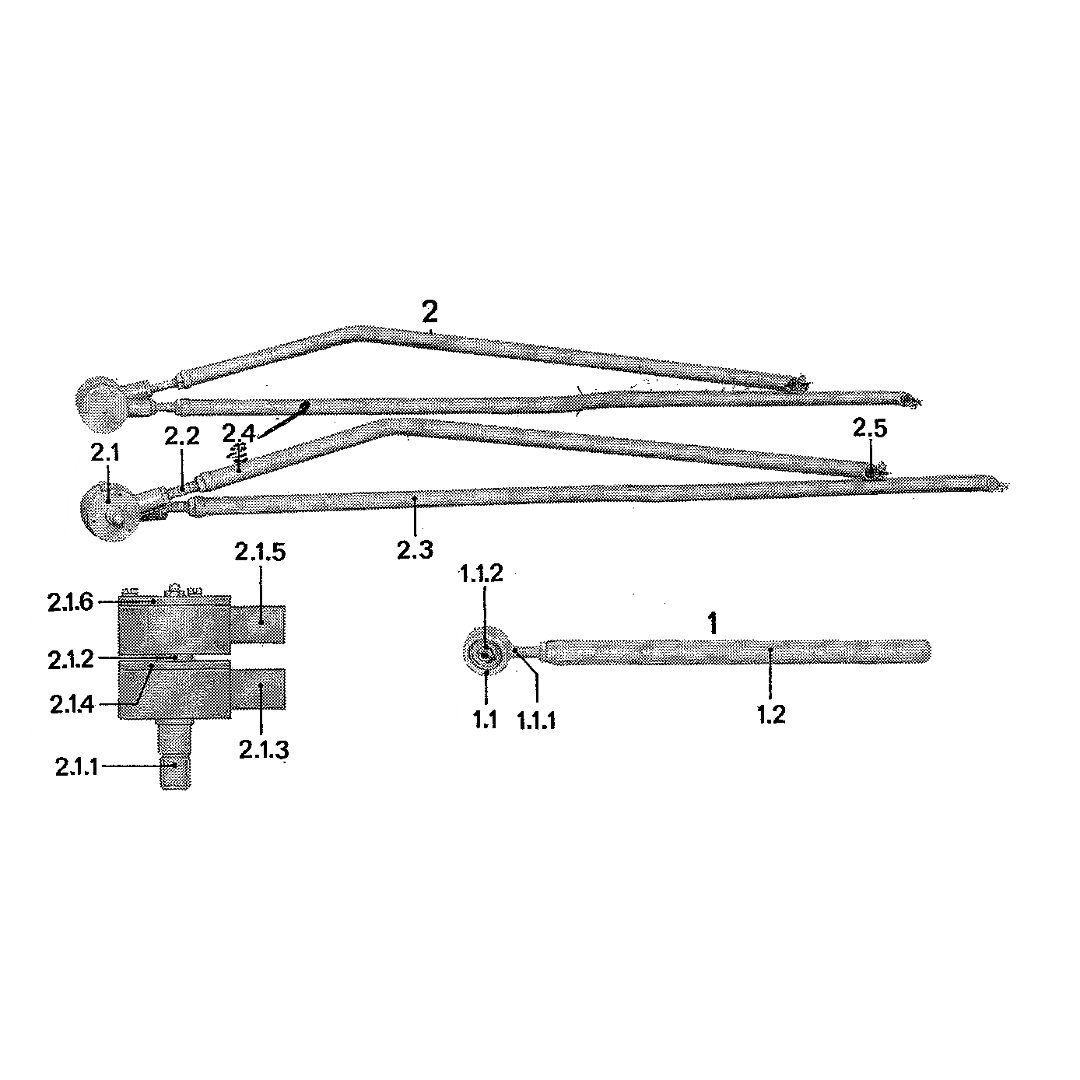

Таблица № 9

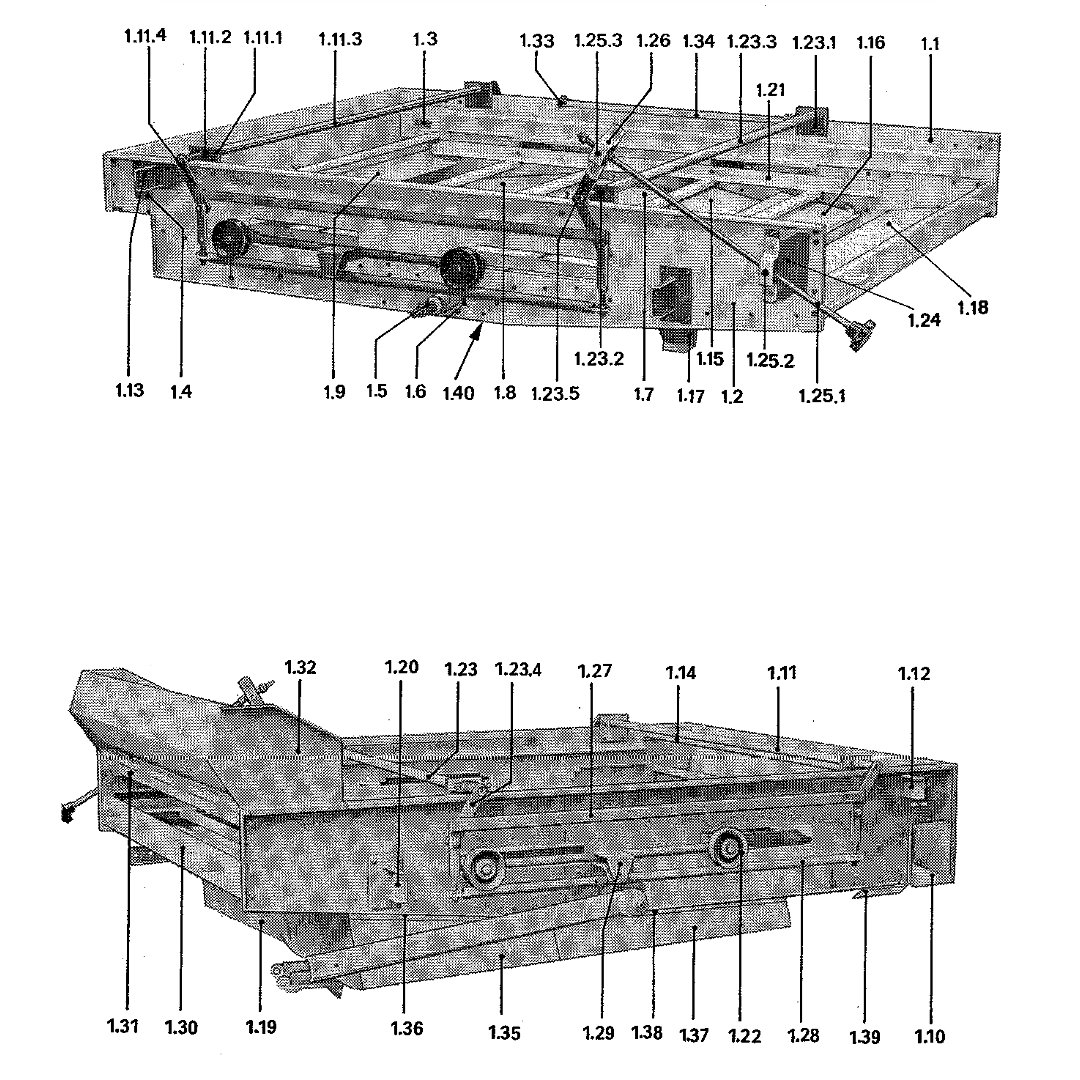

Таблица № 10

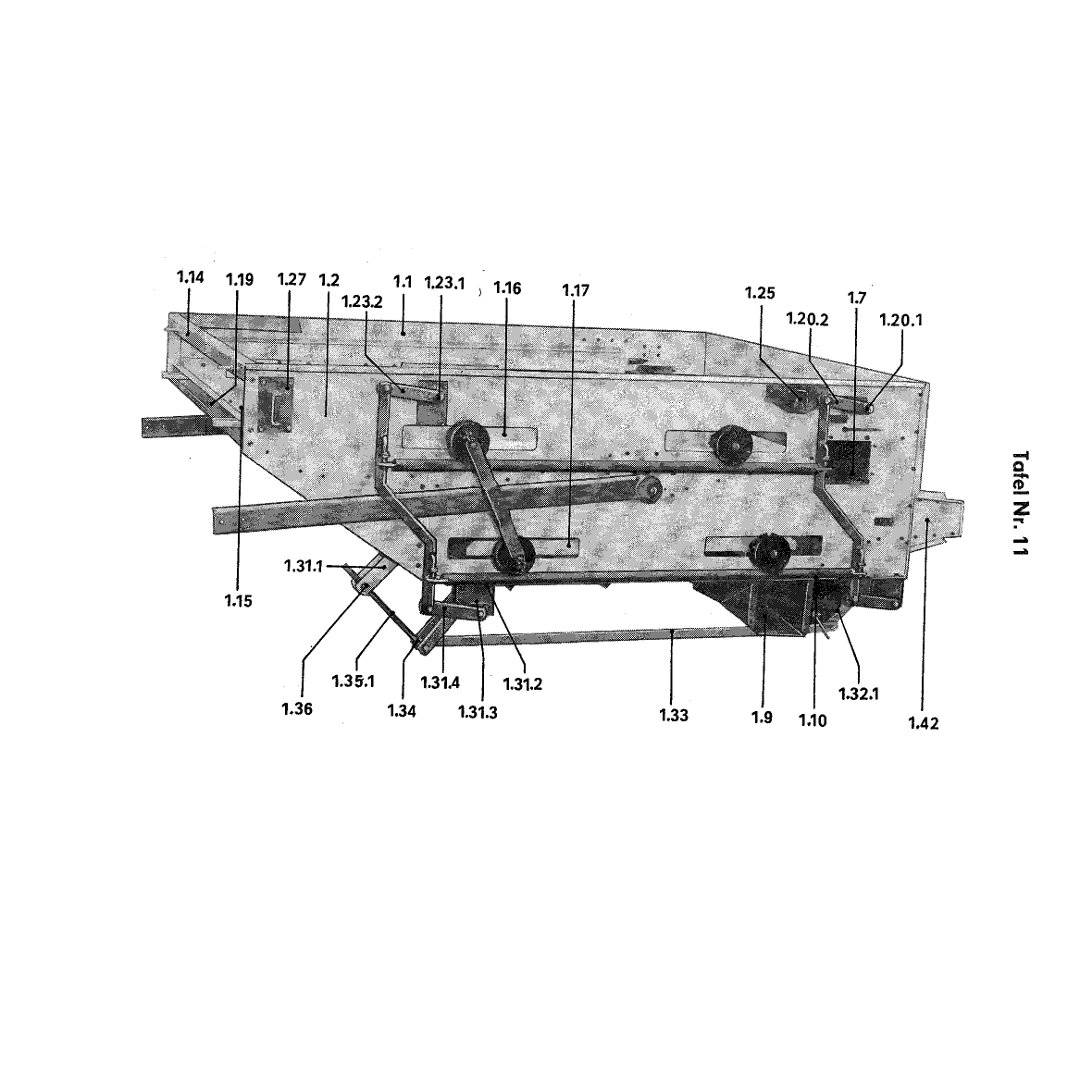

Таблица № 11

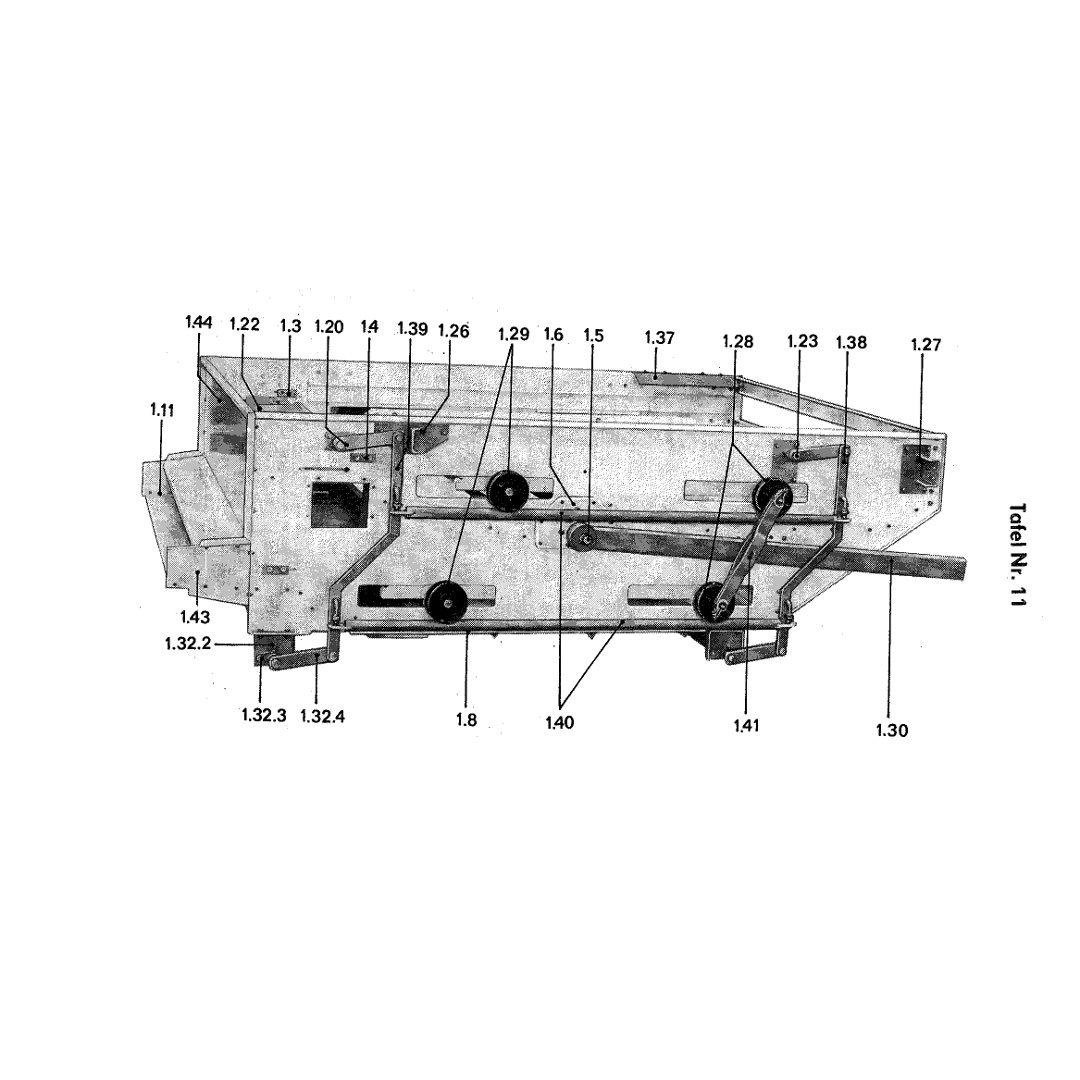

Таблица № 11.1

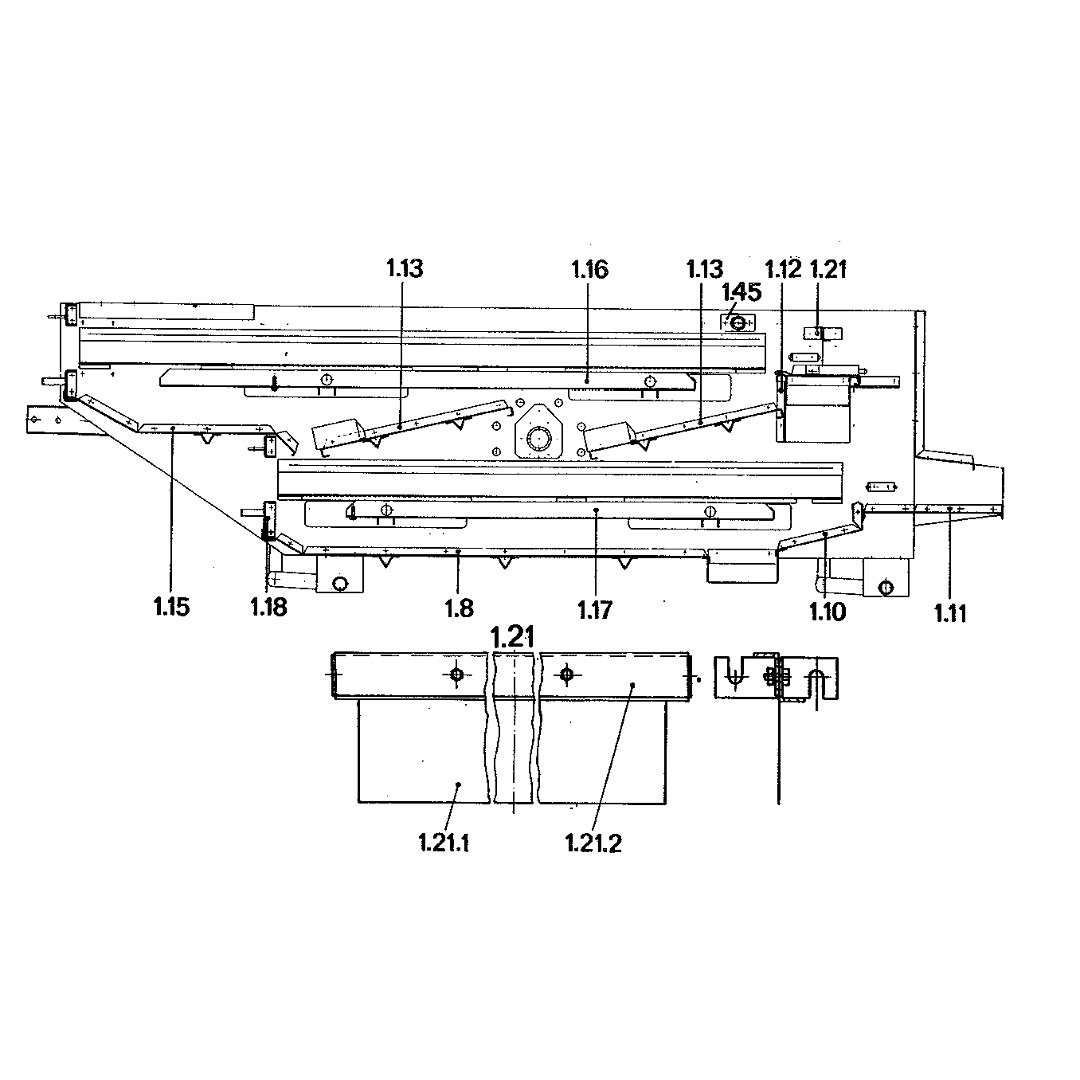

Таблица № 11.2

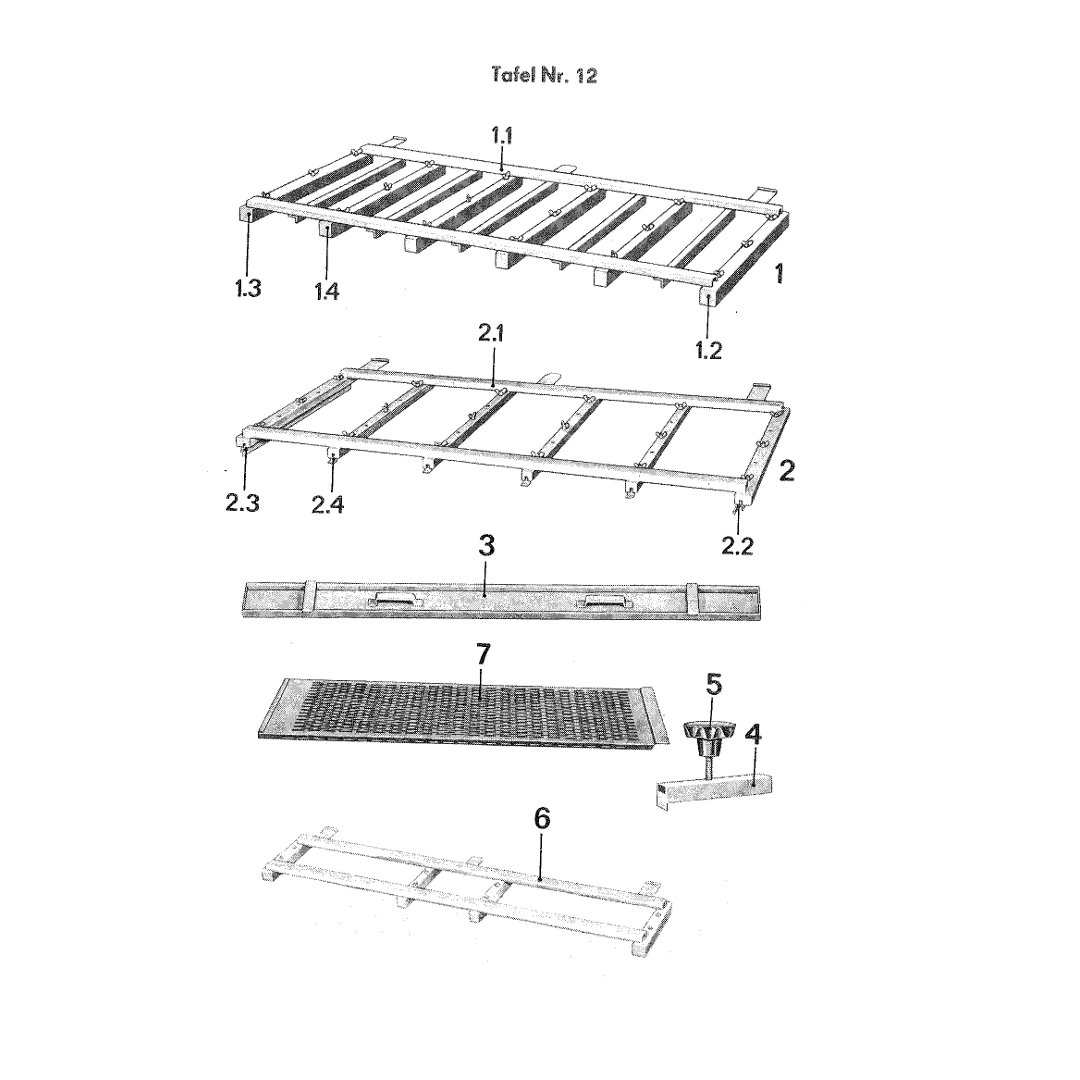

Таблица № 12

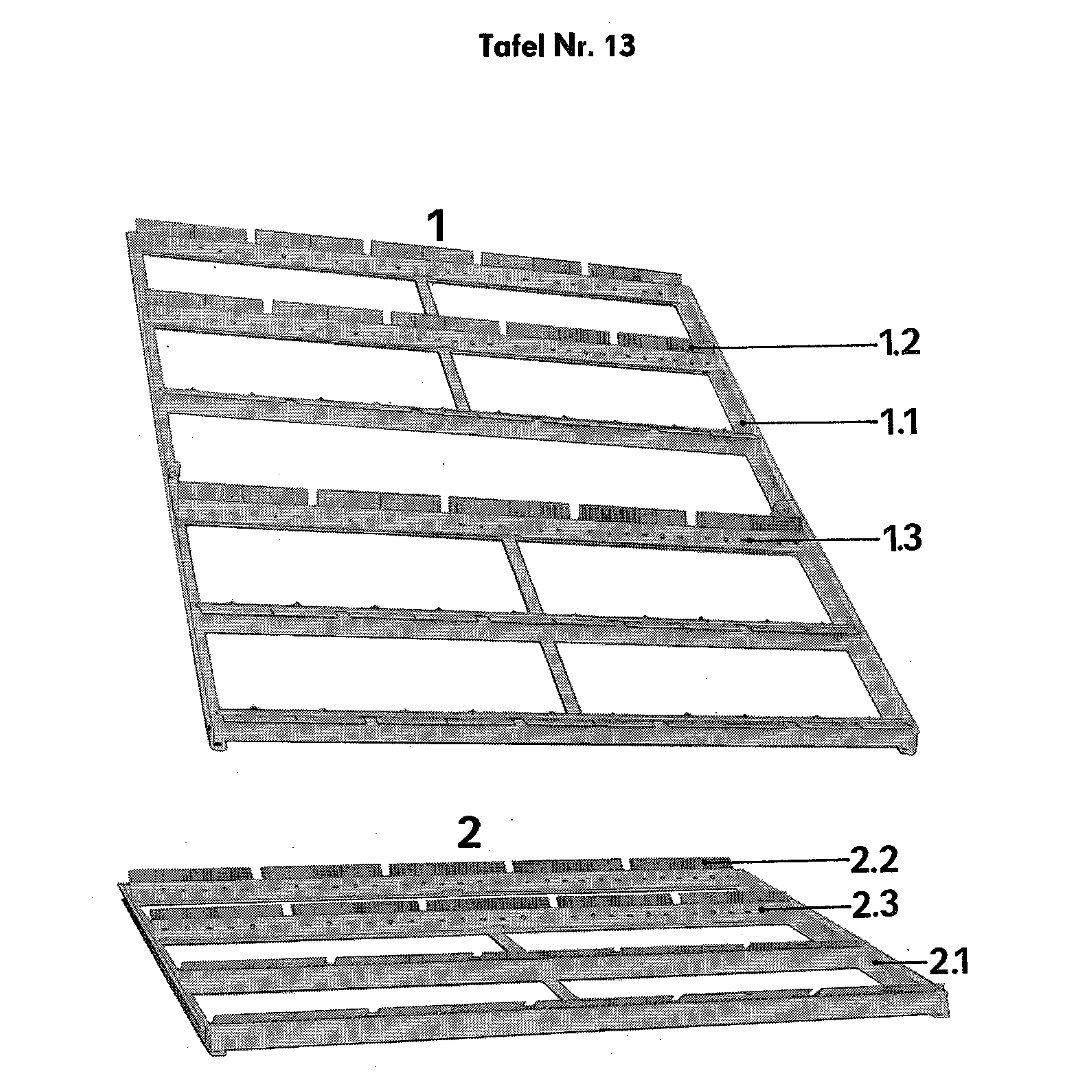

Таблица № 13

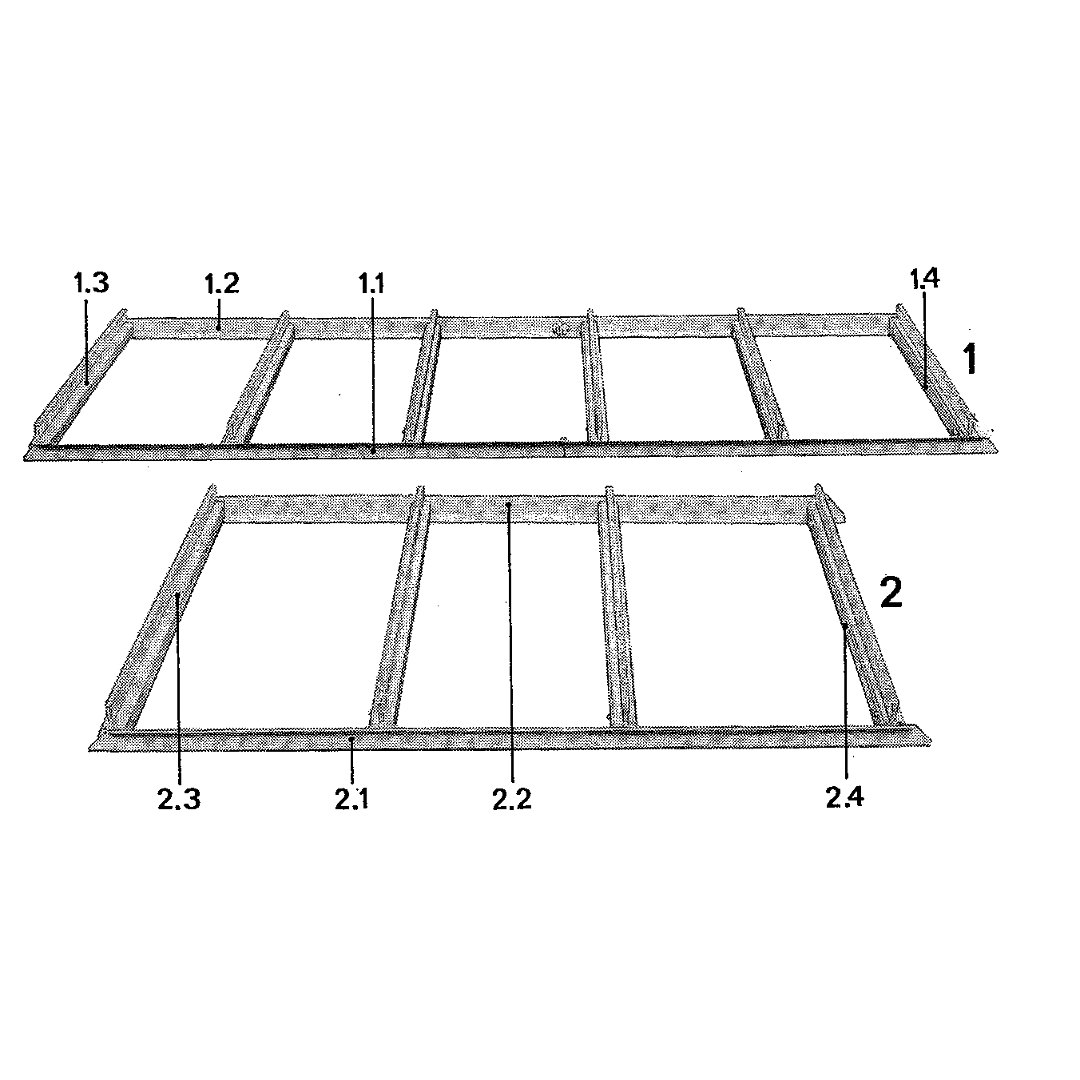

Таблица № 14

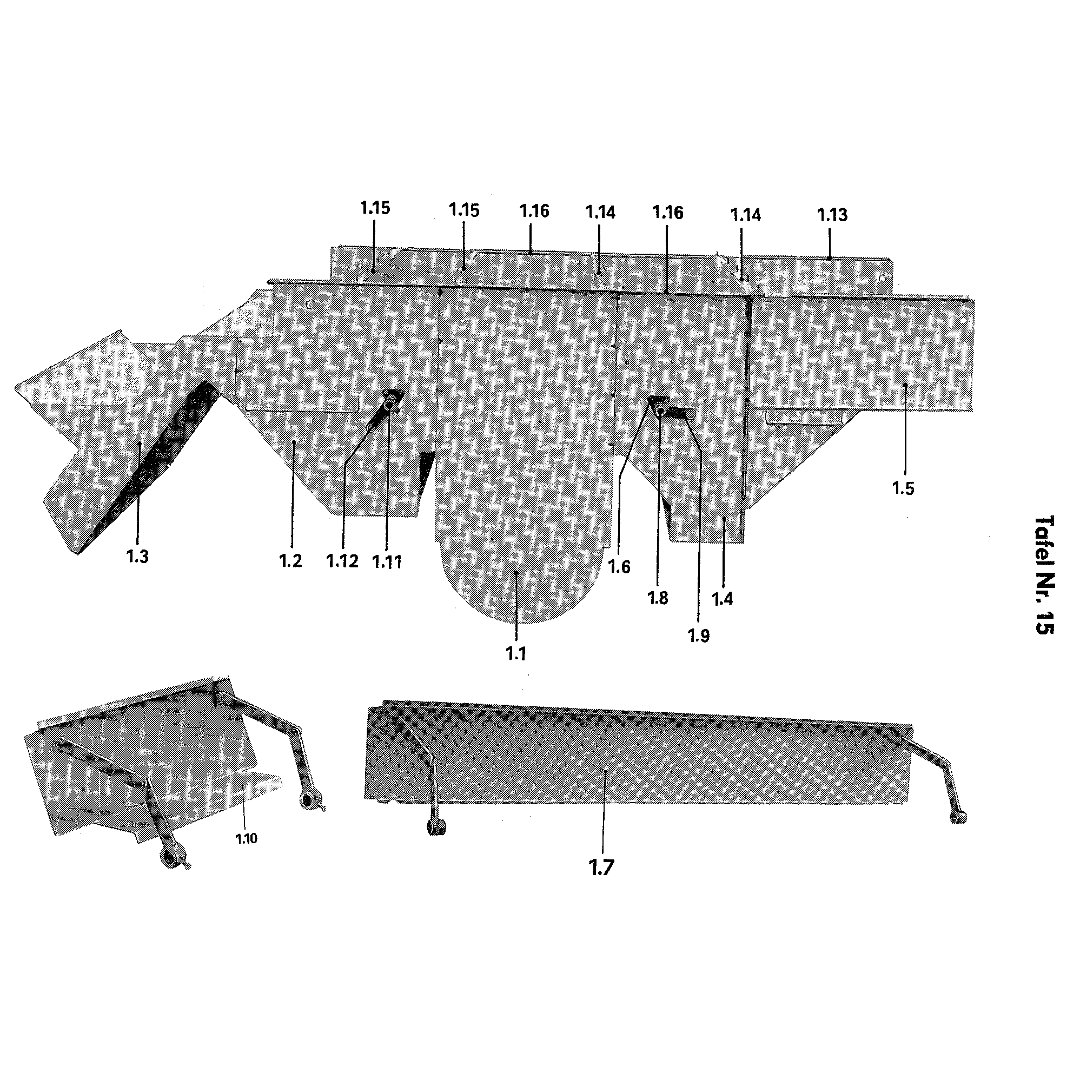

Таблица № 15

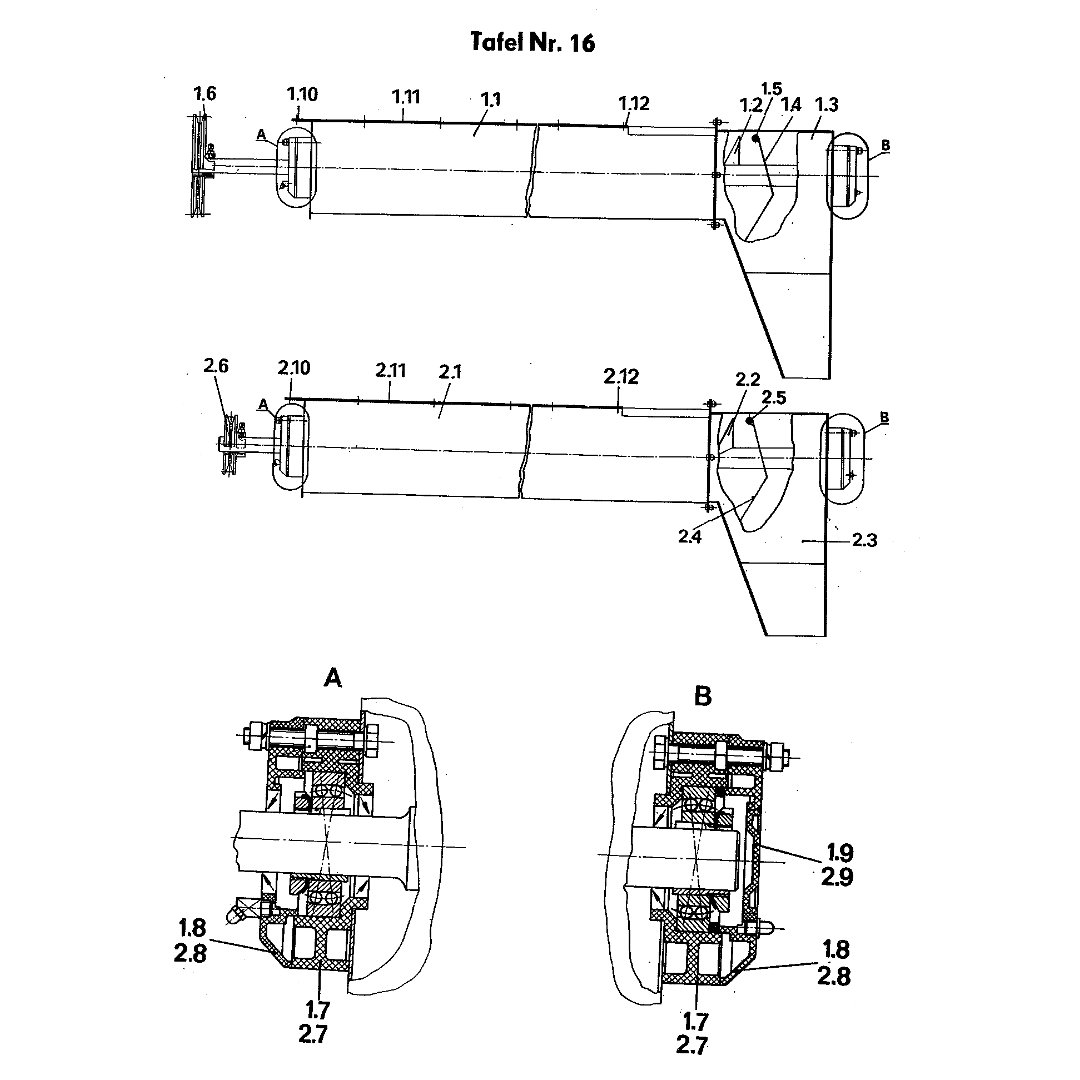

Таблица № 16

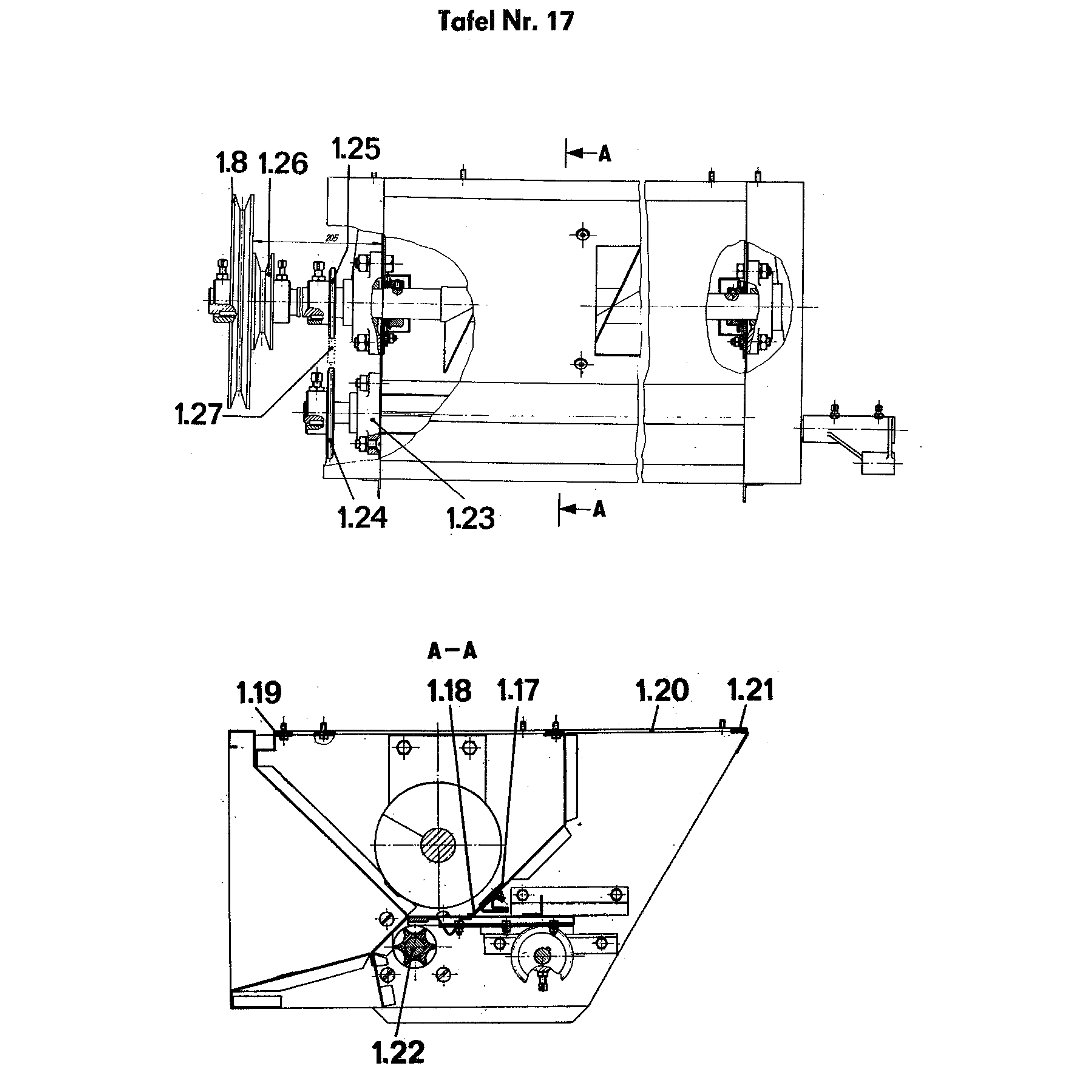

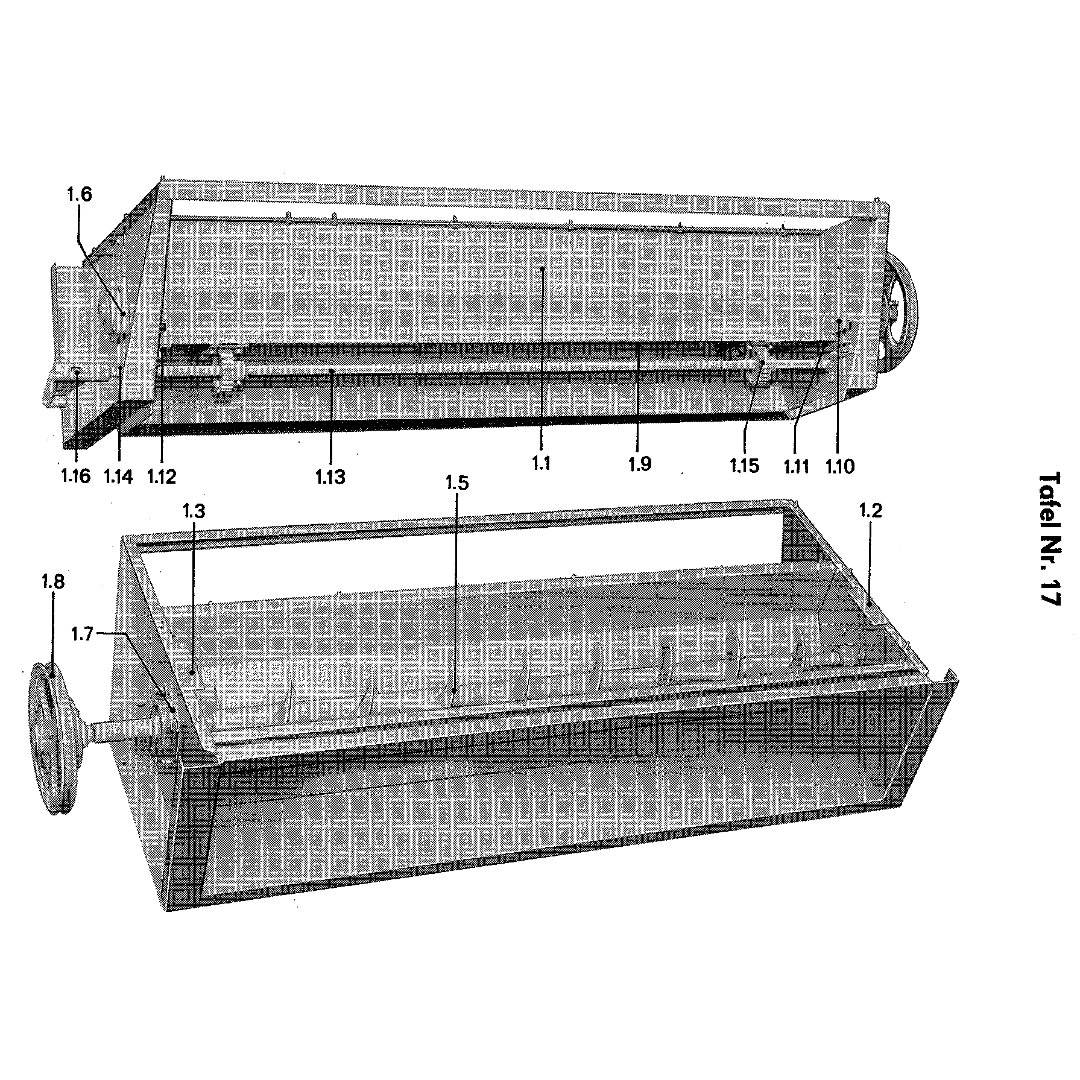

Таблица № 17

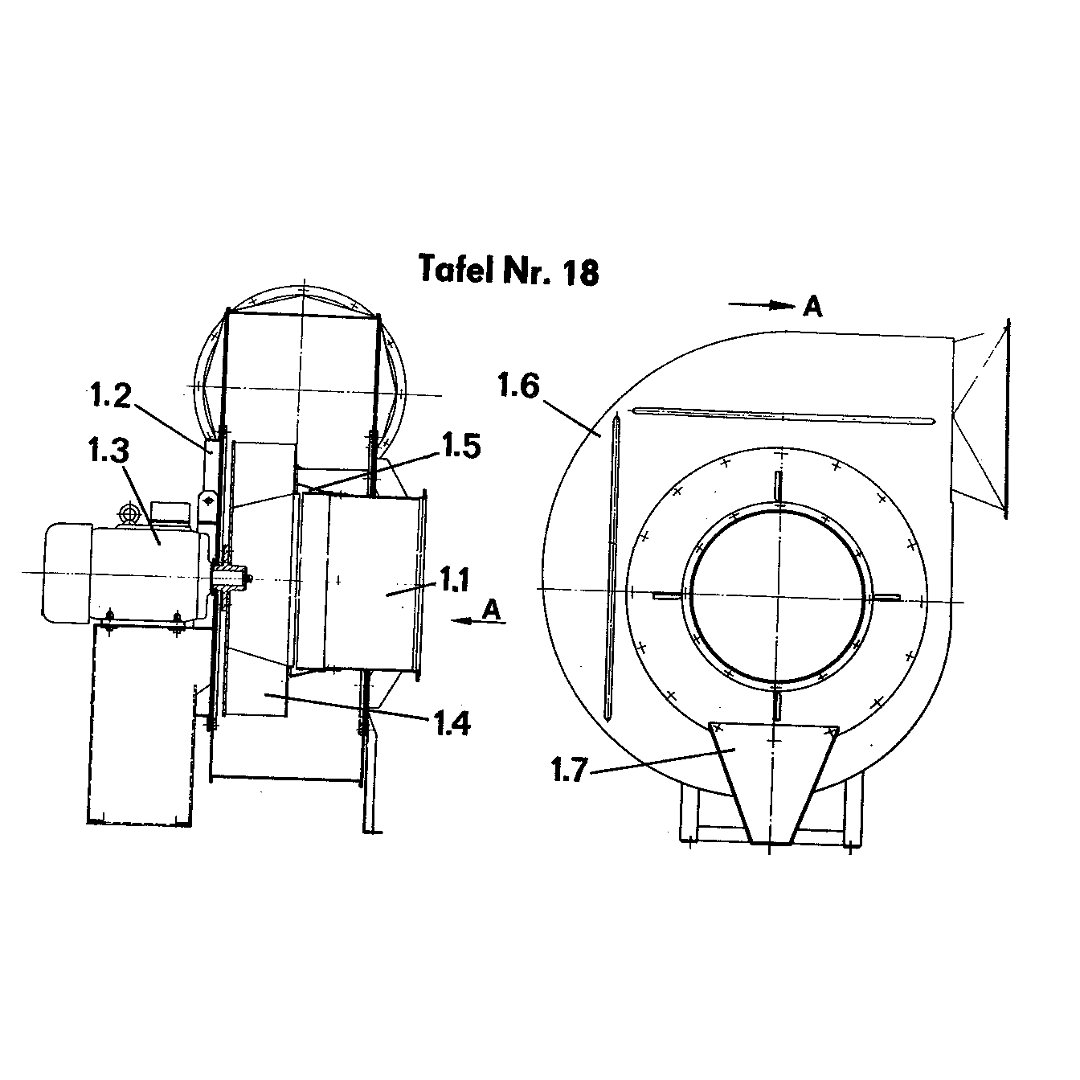

Таблица № 18

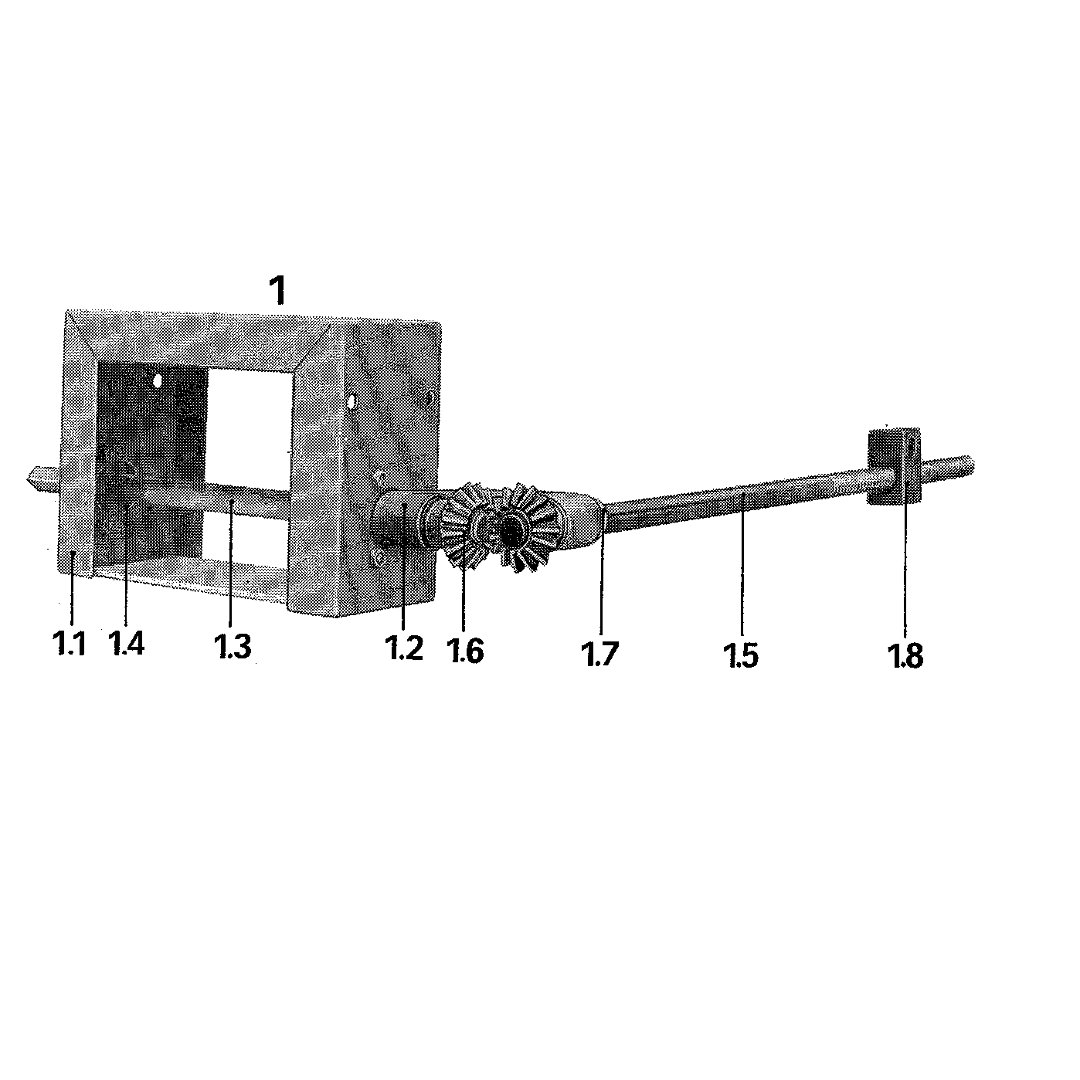

Таблица № 19

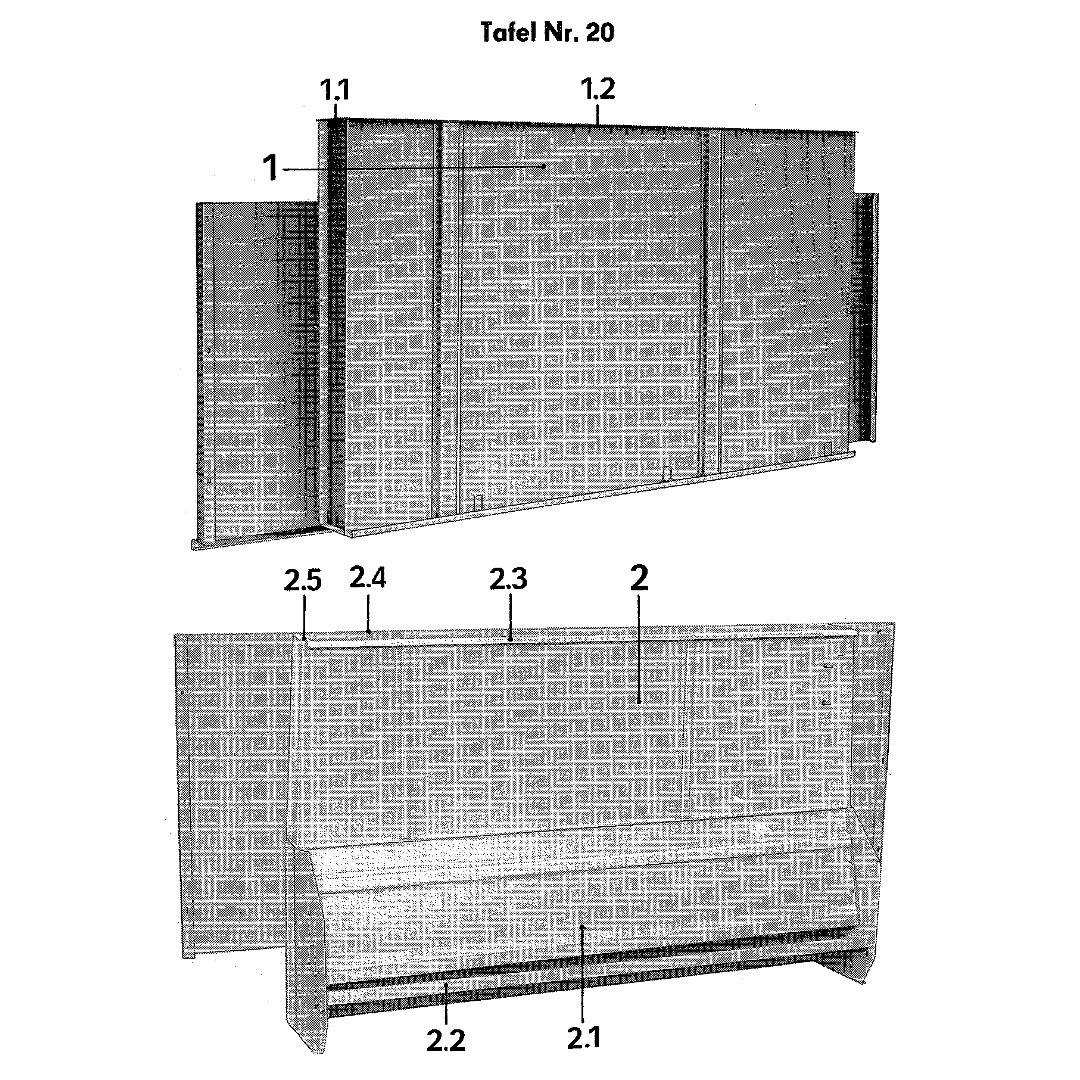

Таблица № 20

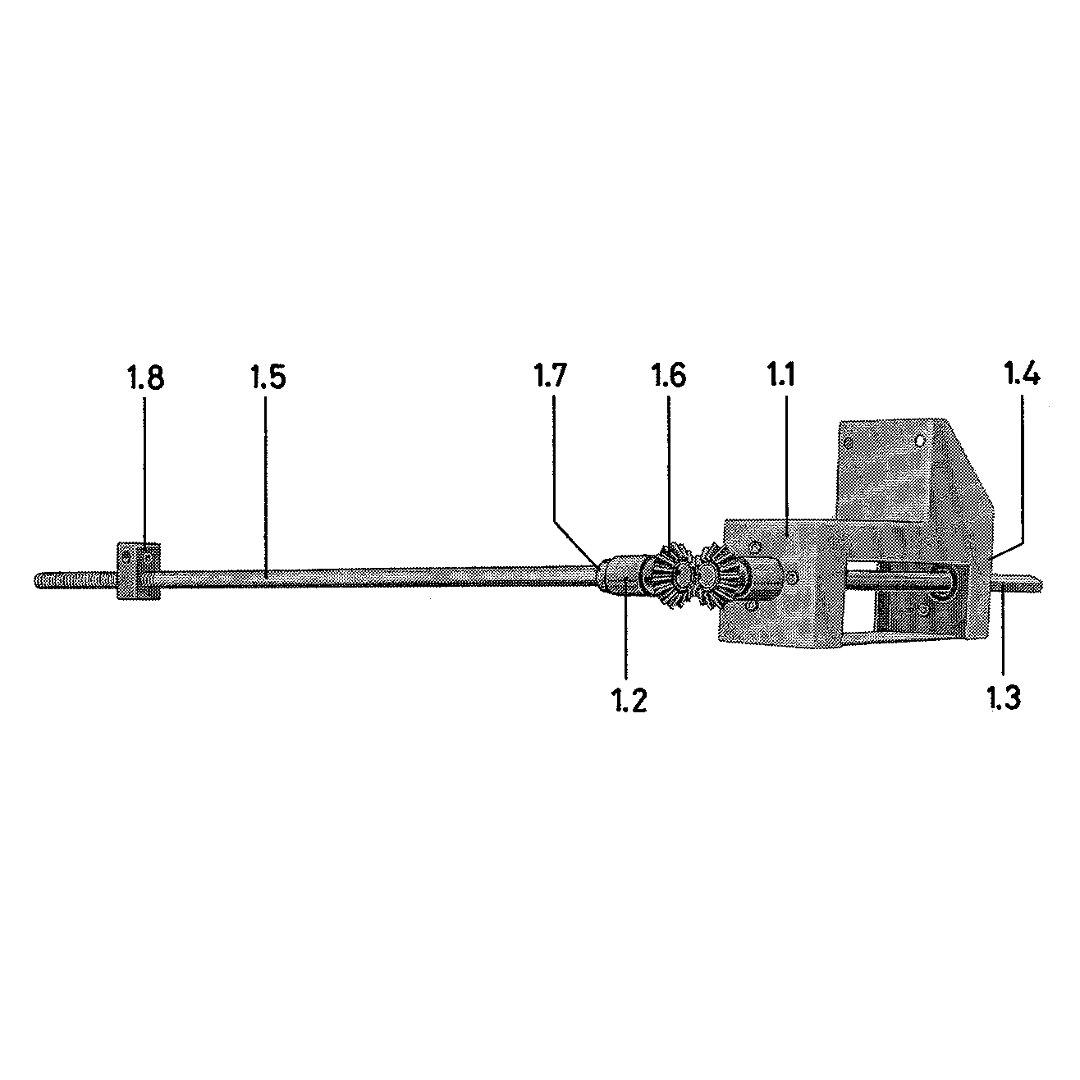

Таблица № 21

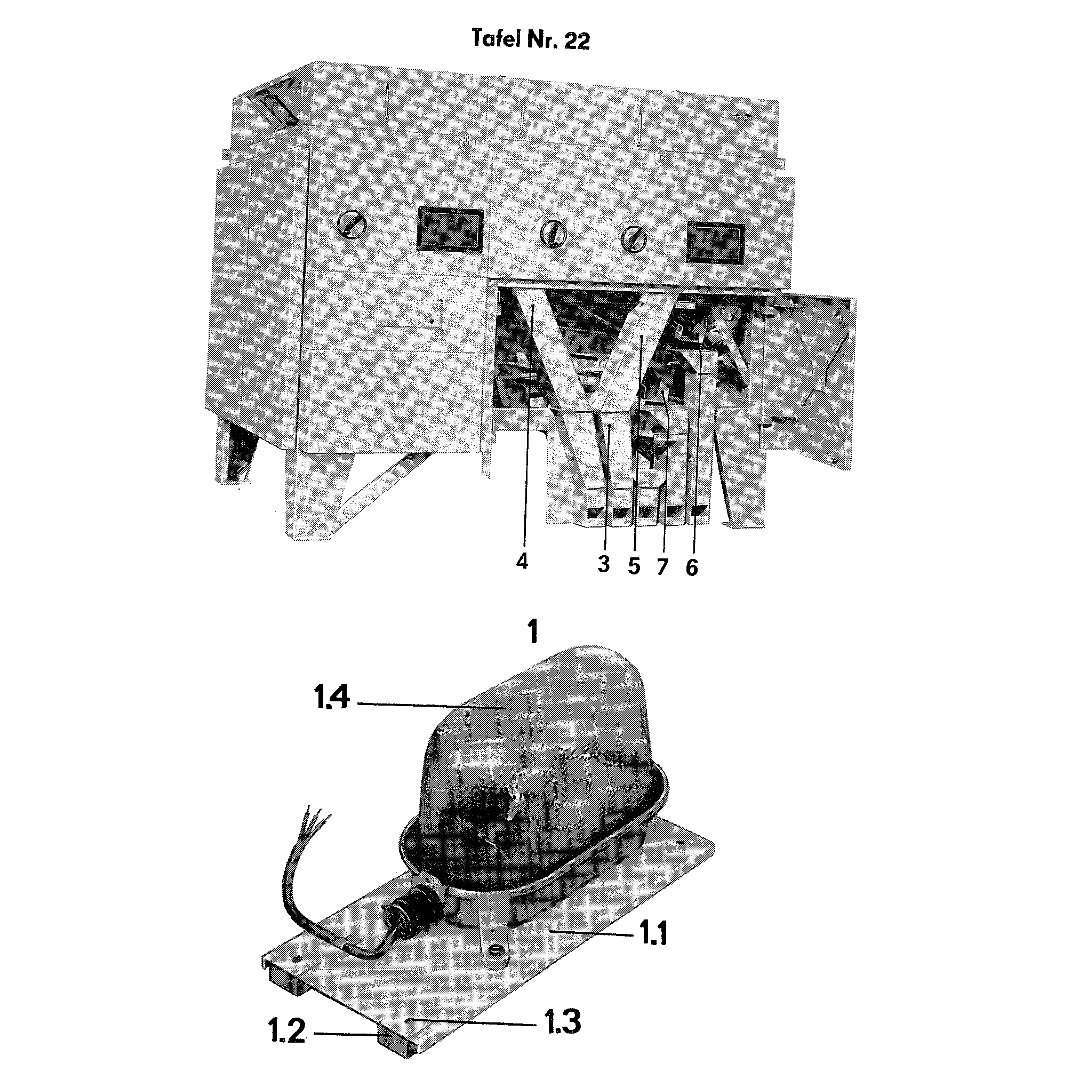

Таблица № 22

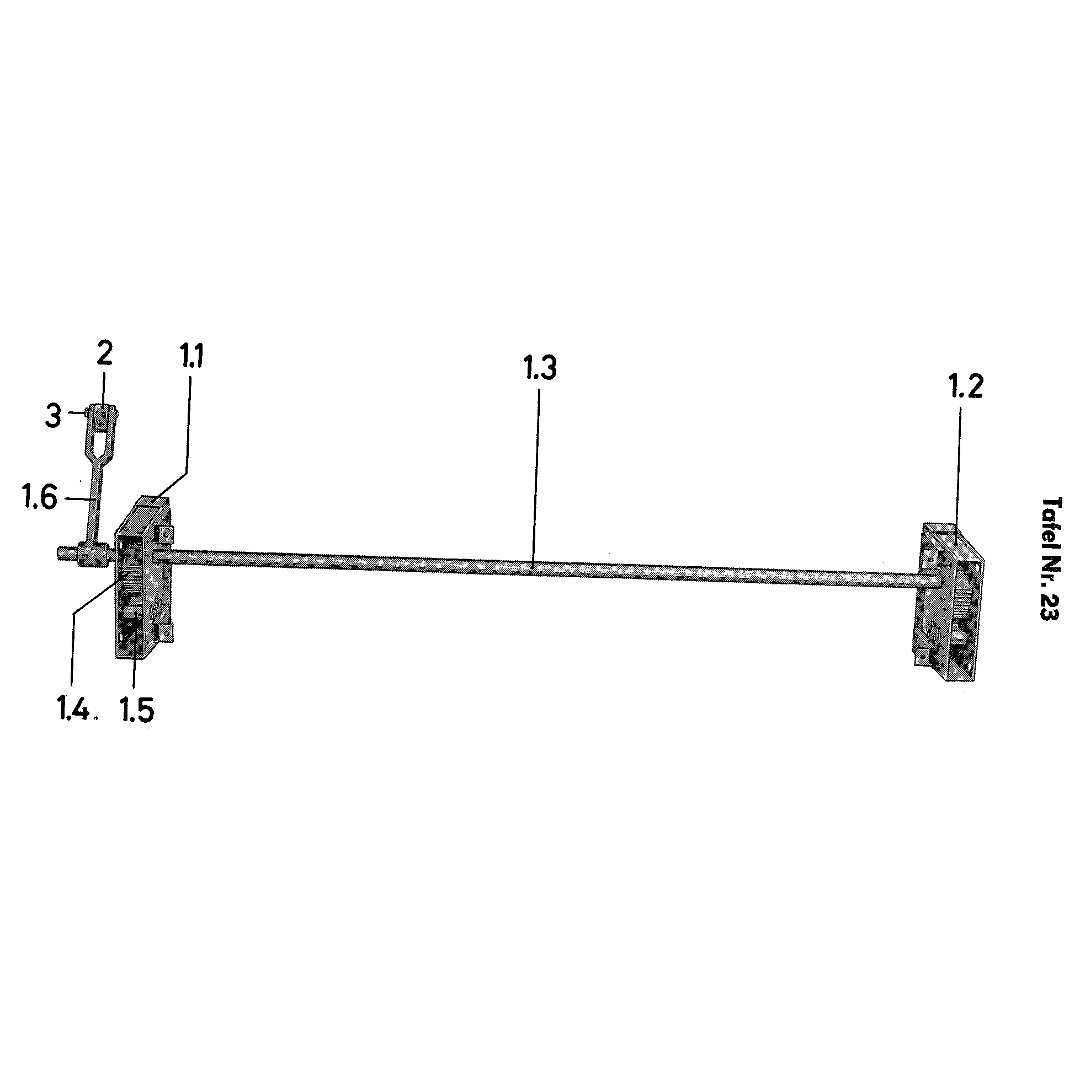

Таблица № 23
